Cassette di giunzione
Qui esploreremo dove sono posizionate le cassette di giunzione e cosa contiene ciascuna di esse. Scopri come queste cassette aiutano a gestire i collegamenti elettrici a bordo dei moduli del BioDryer.
Corpo del BioDryer

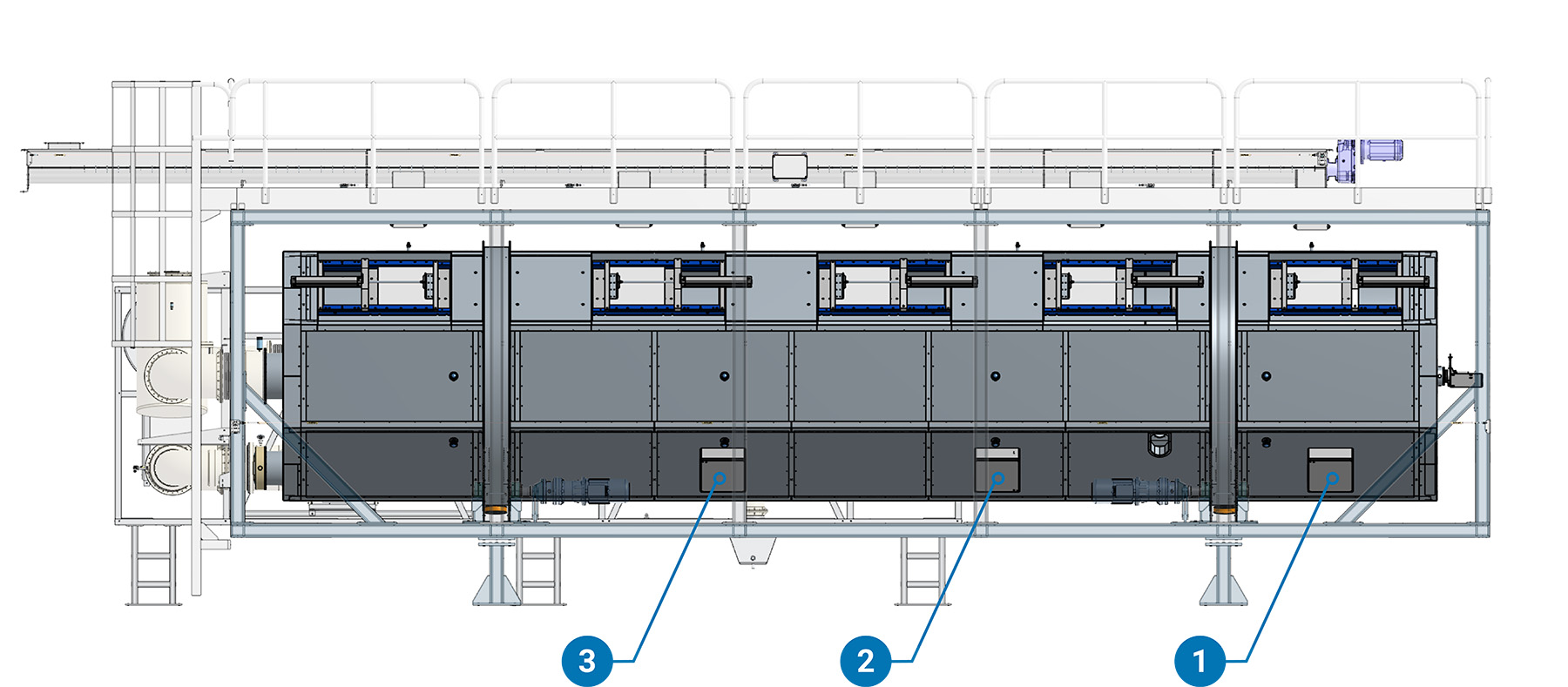

Posizionamento e contenuto delle cassette di giunzione del corpo rotante del BioDryer.
La posizione delle cassette di giunzione può variare leggermente a seconda della versione del BioDryer nel vostro impianto.
| Riferimento | Nome cassetta di giunzione | Contenuto |
|---|---|---|
| 1 | BioDryer Box N°1 | Ethernet switch |
| 2 | BioDryer Box N°2 | BD_POD_1 |
| 3 | BioDryer Box N°3 | BD_POD_2 |
Skid BioDryer

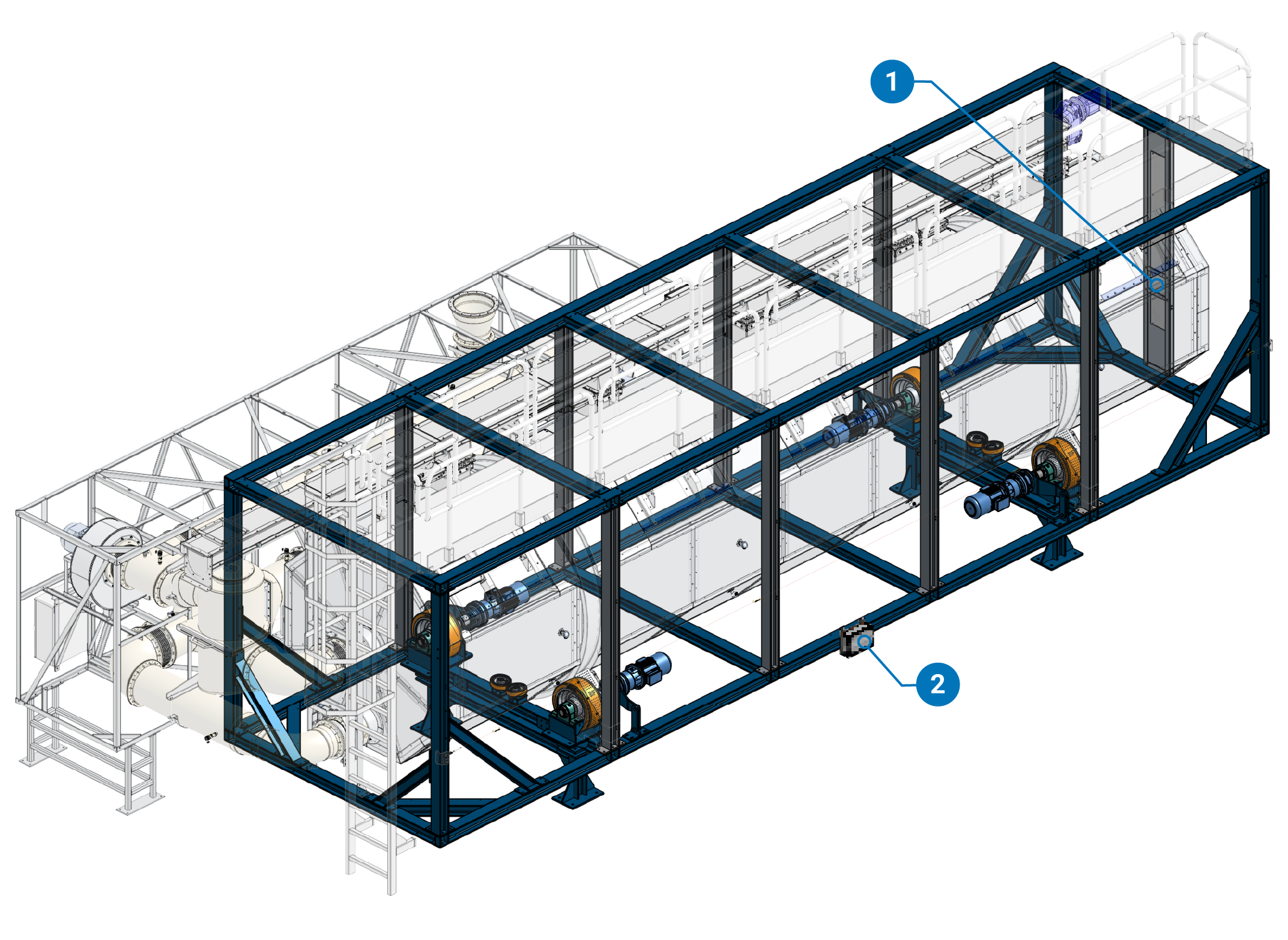

Posizionamento e contenuto delle cassette di giunzione dello Skid BioDryer.
La posizione delle cassette di giunzione può variare leggermente a seconda della versione del BioDryer nel vostro impianto.
| Riferimento | Nome cassetta di giunzione | Contenuto |
|---|---|---|
| 1 | Totem Junction Box | Ethernet Coupler |
| 2 | BioDryer Skid Box | Load Cell Transducer |
Skid aria

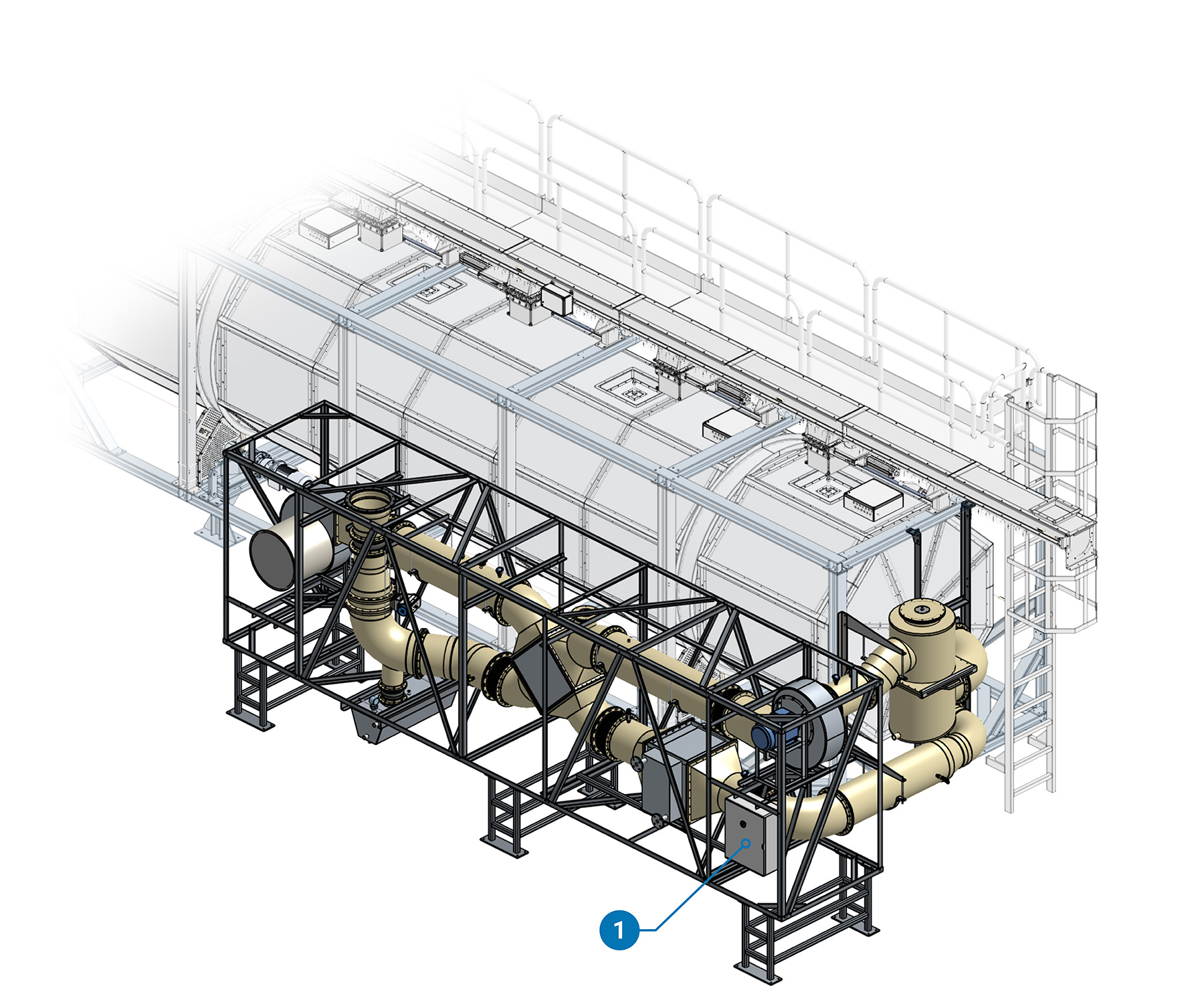

Posizionamento e contenuto della cassetta di giunzione dello Skid aria.
La posizione delle cassette di giunzione può variare leggermente a seconda della versione del BioDryer nel vostro impianto.
| Riferimento | Nome cassetta di giunzione | Contenuto |
|---|---|---|
| 1 | Totem Junction Box | AS_POD_1 AS_POD_2 AS_POD_3 |
Trasportatore a coclea
Posizionamento e contenuto della cassetta di giunzione del trasportatore a coclea. La cassetta di giunzione del trasportatore a coclea è tipicamente posizionata in un punto centrale lungo il sistema di trasporto, rivolta verso la passerella per garantire l'accessibilità per la manutenzione e la risoluzione dei problemi.
La posizione delle cassette di giunzione può variare leggermente a seconda della versione del BioDryer nel vostro impianto.
| Riferimento | Nome cassetta di giunzione | Contenuto |
|---|---|---|
| 1 | Screew Conveyor Junction Box | NA |
