Sensori e attuatori
Qui mostreremo i ruoli e le posizioni di ogni sensore e attuatore all'interno del sistema.
Elenco
Di seguito è riportato un elenco completo di tutti i diversi sensori utilizzati per il monitoraggio e il funzionamento del BioDryer.
| Descrizione | Tipo | Sezione | Quantità |
|---|---|---|---|
| Temperatura fanghi alta | Ingresso analogico | Corpo rotante | 4 |
| Temperatura fanghi bassa | Ingresso analogico | Corpo rotante | 4 |
| Posizione bocchetta fanghi | Ingresso analogico | Corpo rotante | 5 |
| Valvola pneumatica bocchetta fanghi | Uscita digitale | Corpo rotante | 5 |
| Valvola pneumatica valvola aria | Uscita digitale | Corpo rotante | 4 |
| Sistema rilevamento posizione valvola aria | Ingresso digitale/analogico | Corpo rotante | 8/4 |
| Valvola a farfalla di ingresso | Ingresso digitale | Corpo rotante | 1 |
| Valvola pneumatica farfalla di ingresso | Uscita digitale | Corpo rotante | 1 |
| Encoder | Ingresso digitale | Corpo rotante | 1 |
| Sensore aria compressa corpo | Ingresso digitale | Corpo rotante | 1 |
| Prossimità posizione rotazione | Ingresso digitale | Skid BioDryer | 2 |
| Cella di carico | Ingresso analogico | Skid BioDryer | 4 |
| Sensore aria compressa skid aria | Ingresso digitale | Skid aria | 1 |
| Valvola a farfalla di uscita | Ingresso digitale | Skid aria | 1 |
| Valvola pneumatica farfalla di uscita | Uscita digitale | Skid aria | 1 |
| Temperatura aria | Ingresso analogico | Skid aria | 5 |
| Pressione aria | Ingresso analogico | Skid aria | 4 |
| Posizione Air Lock | Ingresso analogico | Skid aria | 2 |
| Valvola pneumatica Air Lock | Uscita digitale | Skid aria | 1 |
| Velocità aria | Ingresso analogico | Skid aria | 1 |
| Livello serbatoio acqua | Ingresso digitale | Skid aria | 1 |
| Valvola pneumatica ciclo lavaggio | Uscita digitale | Skid aria | 2 |
| Prossimità bocchetta coclea | Ingresso digitale | Trasportatore a coclea | 8 |
| Valvola pneumatica bocchetta coclea | Uscita digitale | Trasportatore a coclea | 4 |
| Interruttore zero coclea | Ingresso digitale | Trasportatore a coclea | 1 |
Corpo rotante
Una panoramica di tutti i sensori e attuatori per il monitoraggio del BioDryer.

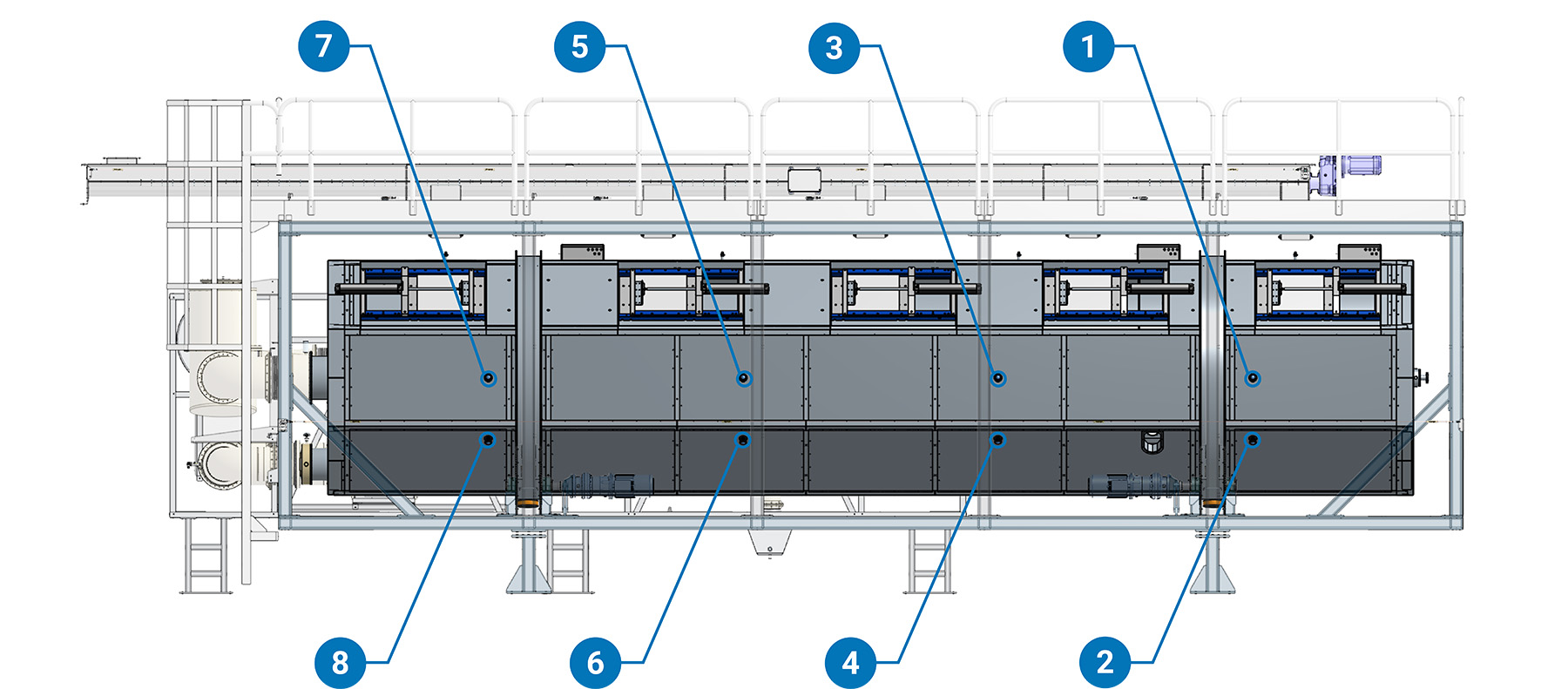

Temperatura fanghi
Questo set di termocoppie è installato sul corpo rotante per monitorare la temperatura dei fanghi in diverse zone e strati all'interno del BioDryer.
(1)Temperatura fanghi alta N°1 (2)Temperatura fanghi bassa N°1 (3)Temperatura fanghi alta N°2 (4)Temperatura fanghi bassa N°2 (5)Temperatura fanghi alta N°3 (6)Temperatura fanghi bassa N°3 (7)Temperatura fanghi alta N°4 (8)Temperatura fanghi bassa N°4

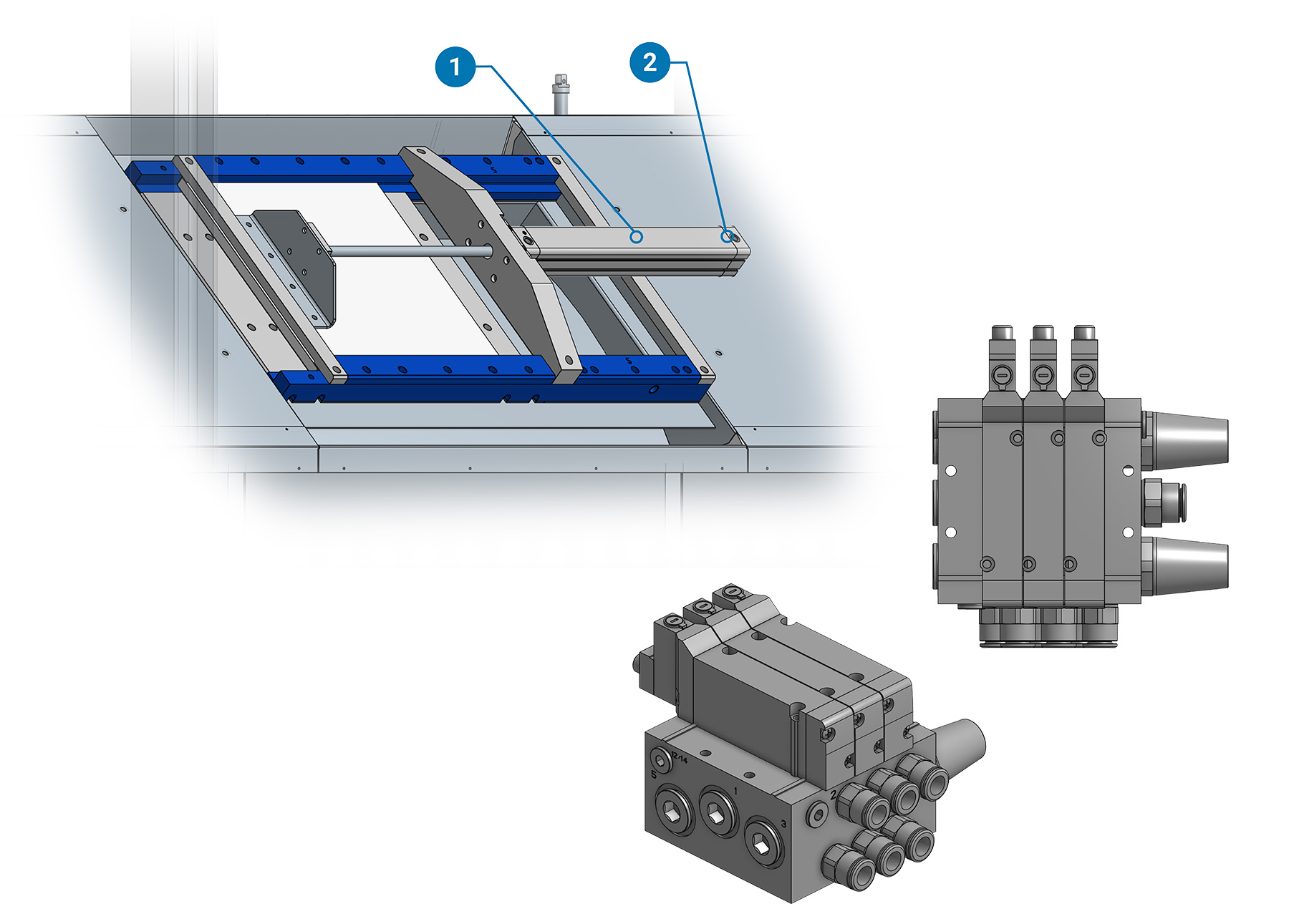

Bocchette fanghi
Azionate da un cilindro pneumatico che incorpora un trasduttore per il monitoraggio della posizione del pistone. Questa configurazione consente un controllo preciso dei tempi di attuazione.

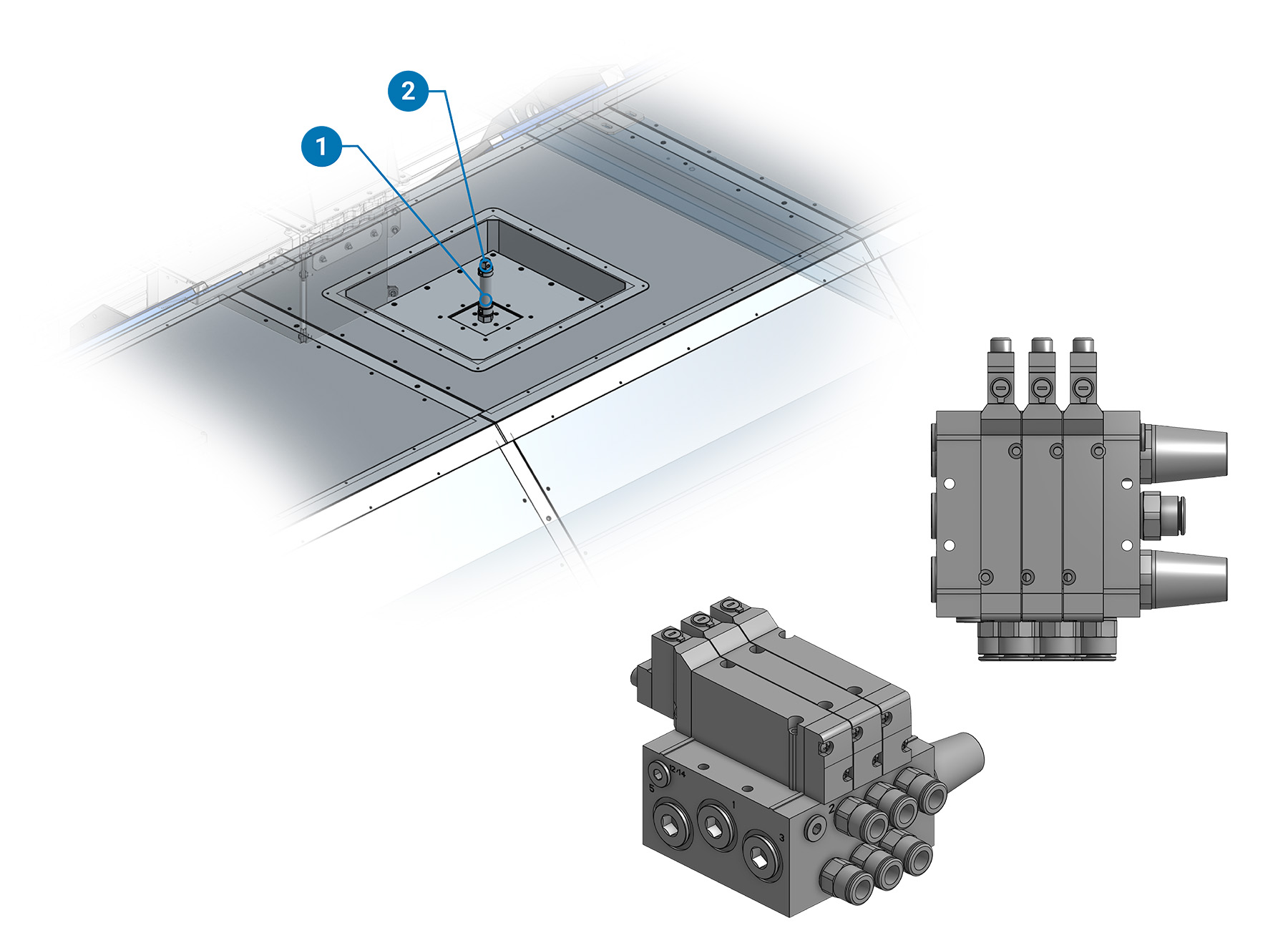

Quattro set di collettori doppi o tripli, posizionati vicino alle cassette di giunzione sul corpo rotante; una delle valvole sarà responsabile dell'attuazione del cilindro.
Consultare gli schemi elettrici della propria macchina per maggiori dettagli su ogni Air Lock e la relativa valvola di controllo.
(1)Cilindro pneumatico bocchetta fanghi (2)Trasduttore cilindro pneumatico bocchetta fanghi
Valvole aria
Sistema A: Coppia di prossimità digitale
Una coppia di sensori di prossimità garantisce un feedback preciso sulla posizione di un cilindro pneumatico. Entrambi i sensori di prossimità assicurano la posizione di chiusura della valvola aria. È essenziale che siano chiusi durante la rotazione.
Sistema B: Trasduttore analogico
Un trasduttore garantisce un feedback preciso sulla posizione di un cilindro pneumatico. I sensori assicurano la posizione di chiusura della valvola aria. È essenziale che siano chiusi durante la rotazione.
Quattro set di collettori doppi o tripli, posizionati vicino alle cassette di giunzione sul corpo rotante; una delle valvole sarà responsabile dell'attuazione del cilindro.
Consultare gli schemi elettrici della propria macchina per maggiori dettagli su ogni Air Lock e la relativa valvola di controllo e quale tipo di sistema di feedback di posizionamento è stato installato sul vostro BioDryer.
(1)Cilindro pneumatico valvola aria (2)Coppia prossimità digitale valvola aria/Trasduttore analogico valvola aria
Consultare gli schemi elettrici della propria macchina per maggiori dettagli.

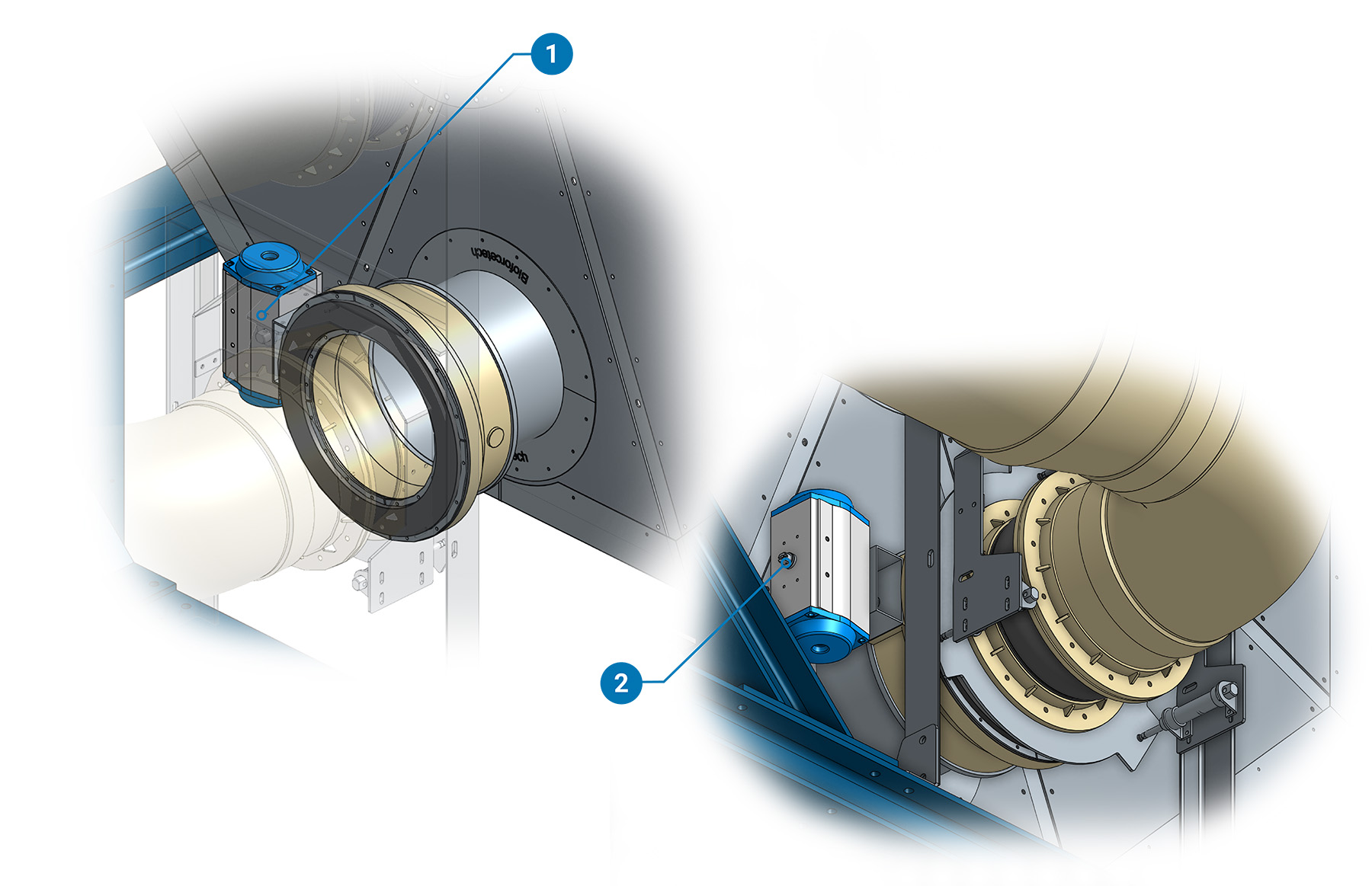

Valvola a farfalla di ingresso
L'attuatore della valvola a farfalla è dotato di una valvola di controllo montata lateralmente e di un sensore di posizione montato sulla parte superiore del corpo dell'attuatore.
La relativa valvola di controllo potrebbe trovarsi montata su un angolo del telaio interno dello Skid aria. Consultare l'etichetta. La posizione può variare.
(1)Attuatore farfalla di ingresso (2)Sensore posizione farfalla di ingresso
Encoder
Un encoder è montato per monitorare la posizione relativa tra il corpo rotante e lo skid principale. Fornisce un feedback continuo, consentendo la determinazione precisa della posizione del corpo rotante in qualsiasi momento.

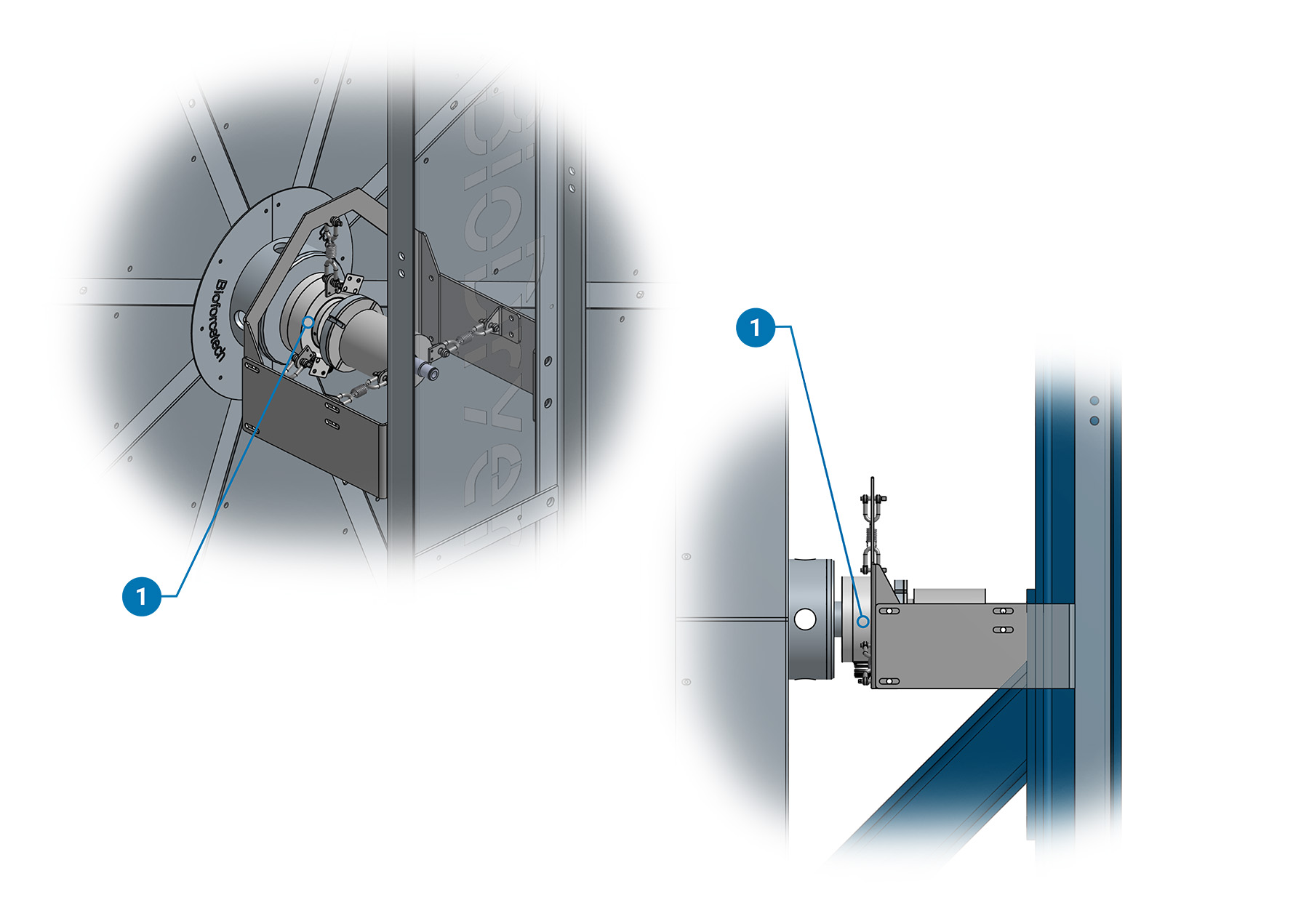

(1)Encoder
Gli elementi del telaio che fissano in posizione la parte stazionaria dell'encoder possono variare a seconda dello specifico BioDryer. Fare riferimento ai disegni tecnici per maggiori dettagli se necessario.
Sensore aria compressa corpo
Un sensore di pressione viene utilizzato per monitorare la pressione all'interno del sistema di aria compressa.

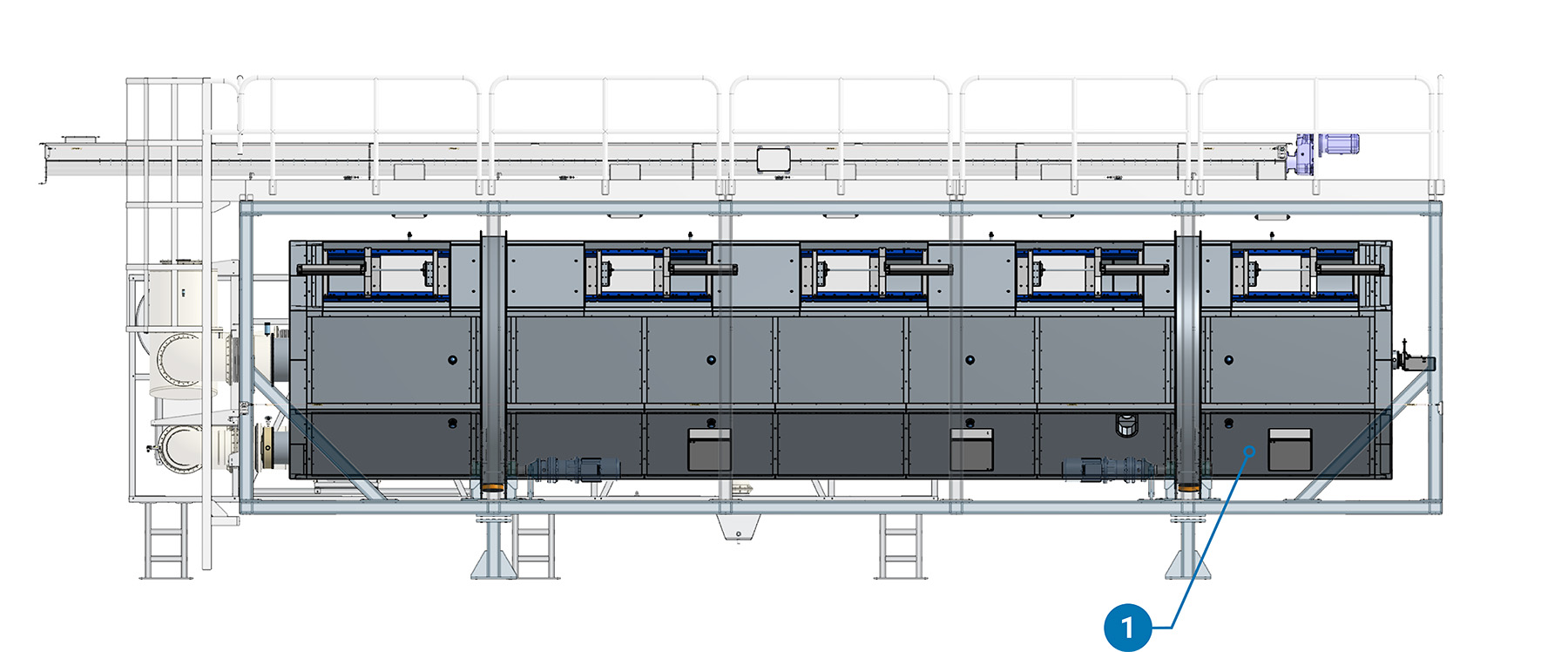

(1)Sensore pressione aria compressa
La posizione di montaggio può variare a seconda della versione del BioDryer.
Skid BioDryer

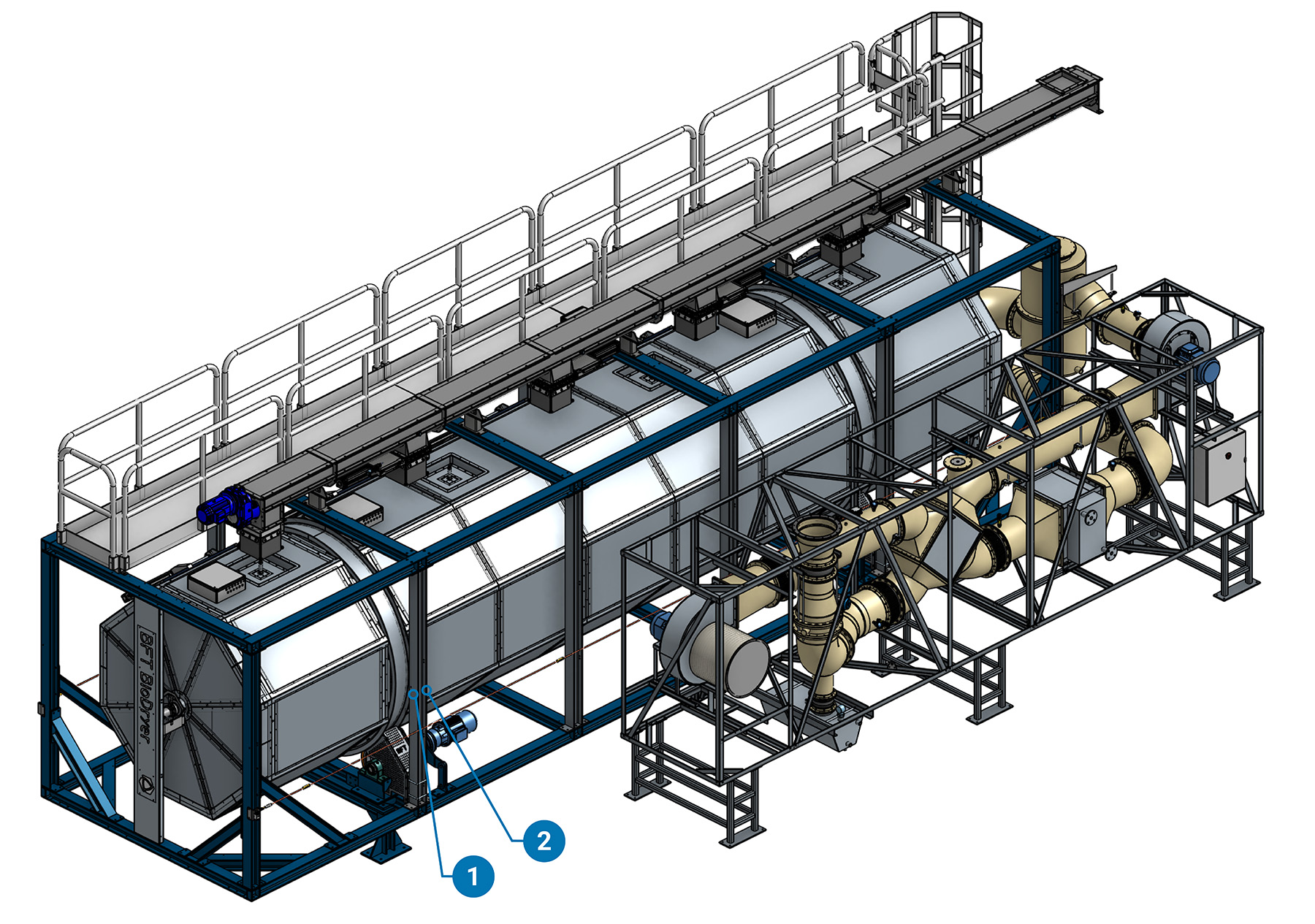

Prossimità posizione rotazione
Un sistema composto da una coppia di sensori di prossimità, insieme a quattro target sul corpo rotante, è progettato per determinarne la posizione con precisione. Rilevando combinazioni di target in tre posizioni delineate (0-1, 1-0, 1-1), i sensori garantiscono un feedback accurato sull'orientamento del corpo rotante come doppio controllo per la lettura dell'encoder.
(1)Prossimità controllo posizione N°1 (2)Prossimità controllo posizione N°2
La posizione di questo sistema, composto dalla coppia di sensori di prossimità e dai quattro target sul corpo rotante, rimane costante indipendentemente dalla configurazione del biodryer. Il corpo principale rimane invariato.
Celle di carico
Un set di quattro celle di carico è posizionato tra lo skid principale del biodryer e le sue gambe per pesare il materiale all'interno e valutarne il bilanciamento.

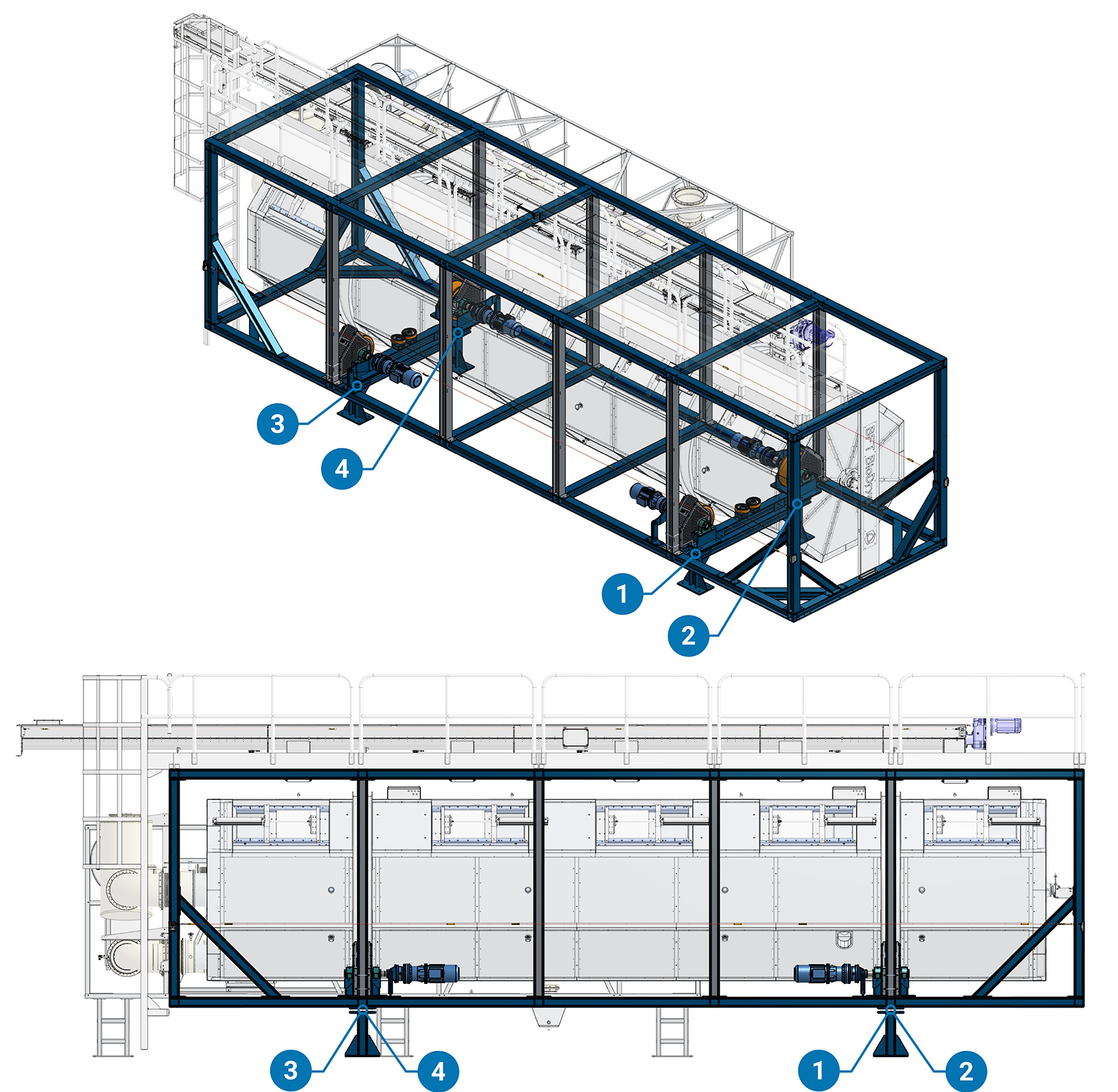

(1)Cella di carico N°1 (2)Cella di carico N°2 (3)Cella di carico N°3 (4)Cella di carico N°4
Skid aria
Una panoramica di tutti i sensori e attuatori per il monitoraggio del flusso d'aria sullo Skid aria.

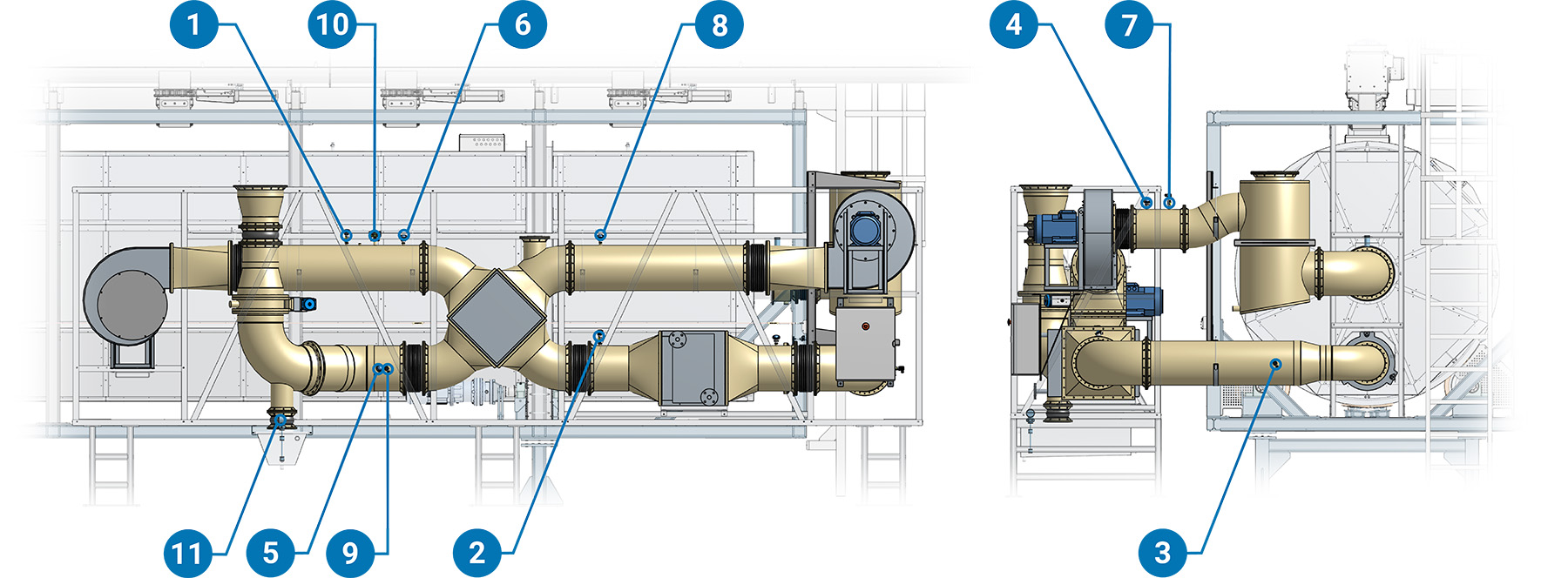

(1)Termocoppia aria N°1 (2)Termocoppia aria N°2 (3)Termocoppia aria N°3 (4)Termocoppia aria N°4 (5)Termocoppia aria N°5 (6)Pressione aria N°1 (7)Pressione aria N°2 (8)Pressione aria N°3 (9)Pressione aria N°4 (10)Velocità aria (11)Livelli serbatoio acqua condensa
Air Lock
Il sistema di connessione Air Lock, azionato da tre cilindri pneumatici, sigilla ermeticamente con una guarnizione o disinnesta il tubo alla retrazione quando il BioDryer deve ruotare. L'innesto è verificato da due sensori di prossimità.

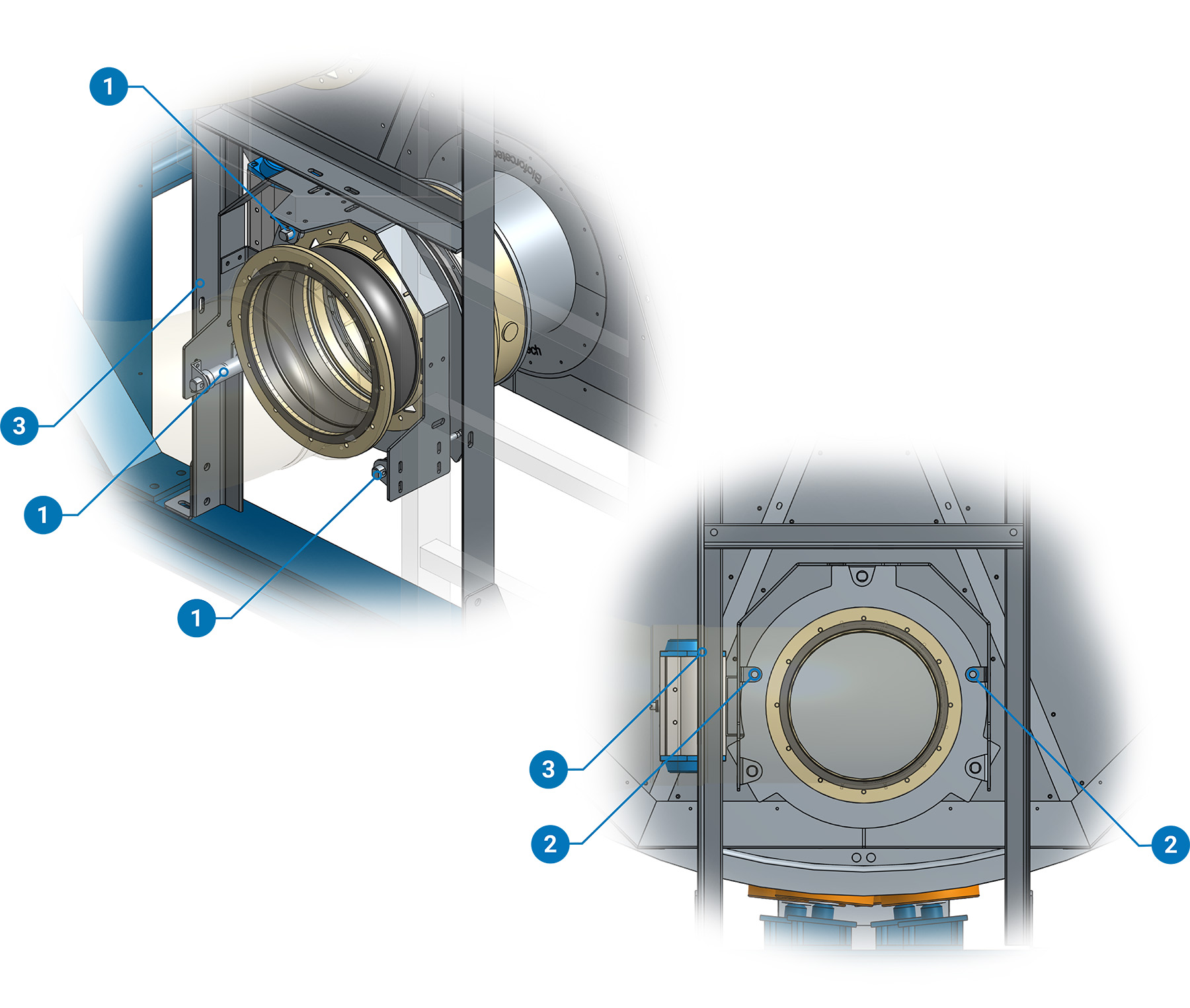

(1)Cilindro pneumatico Air Lock (2)Feedback posizione Air Lock (3)Posizione montaggio valvola di controllo
Valvola a farfalla di uscita
Una valvola a farfalla con attuazione pneumatica è posizionata per isolare le tubazioni del BioDryer quando non è in lavorazione. In questo modo la soffiante di filtrazione non aspira aria dall'Air Lock aperto.

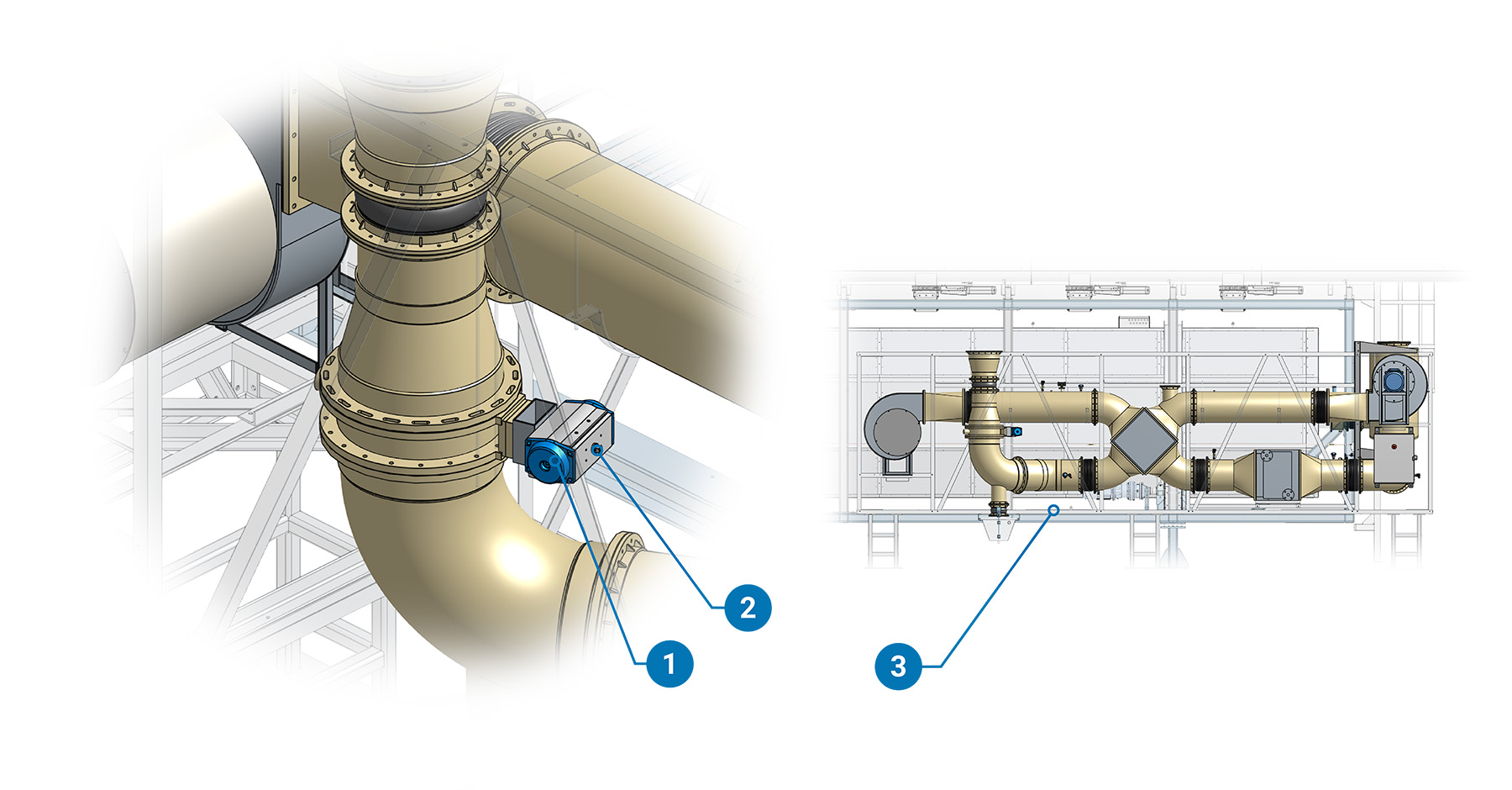

(1)Attuatore valvola a farfalla di uscita (2)Sensore posizione attuatore valvola (3)Posizione montaggio valvola di controllo
La relativa valvola di controllo potrebbe trovarsi montata su un angolo del telaio inferiore dello Skid aria. Consultare l'etichetta. La posizione può variare.

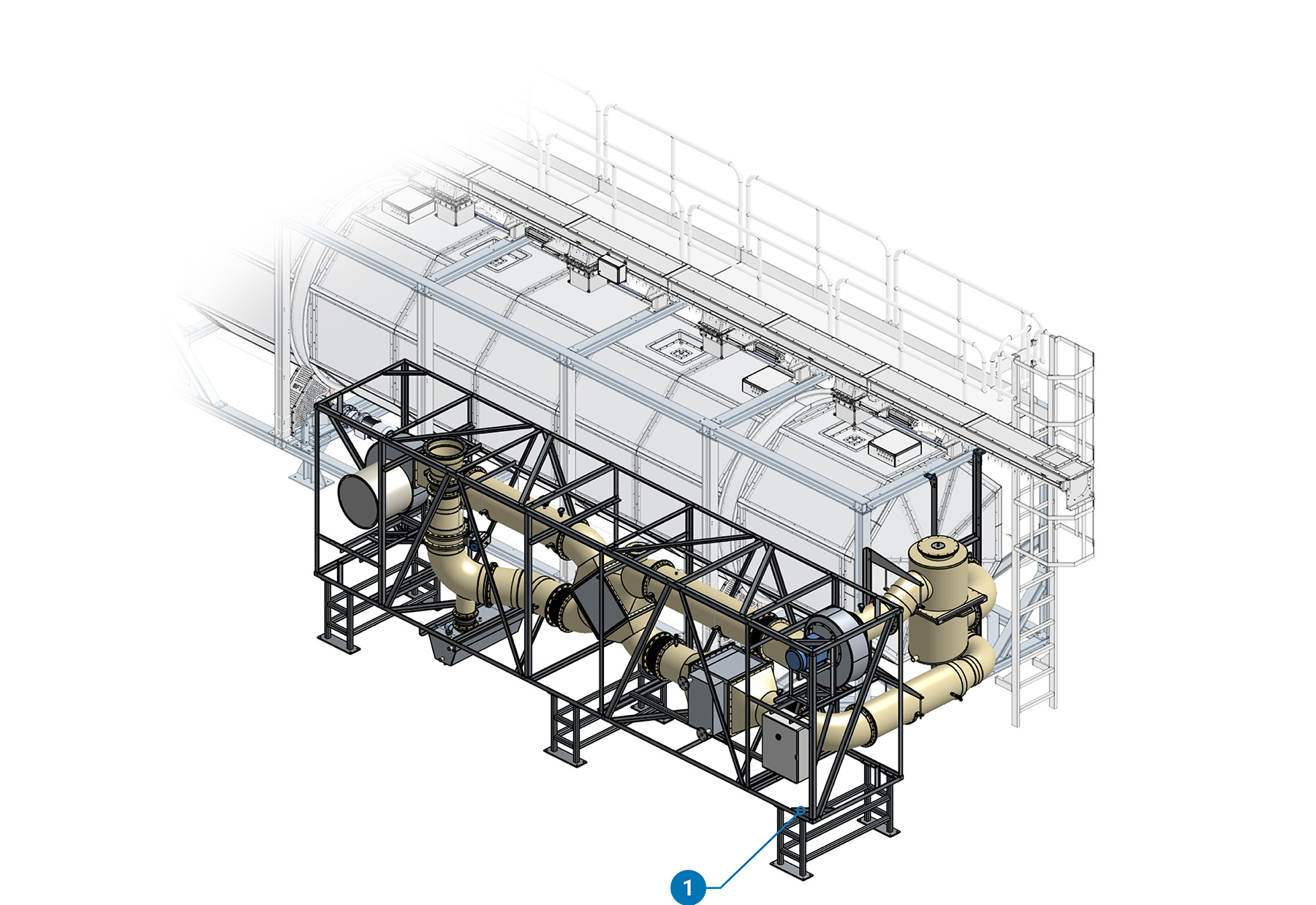

Sensore aria compressa skid aria
Un sensore di pressione viene utilizzato per monitorare la pressione all'interno del sistema di aria compressa.
(1)Sensore pressione aria compressa
La posizione di montaggio può variare a seconda della versione del BioDryer.
Valvole di lavaggio skid aria
Una coppia di valvole pneumatiche aziona un set di valvole a sfera per avviare i cicli di lavaggio dello scambiatore di calore e del filtro.

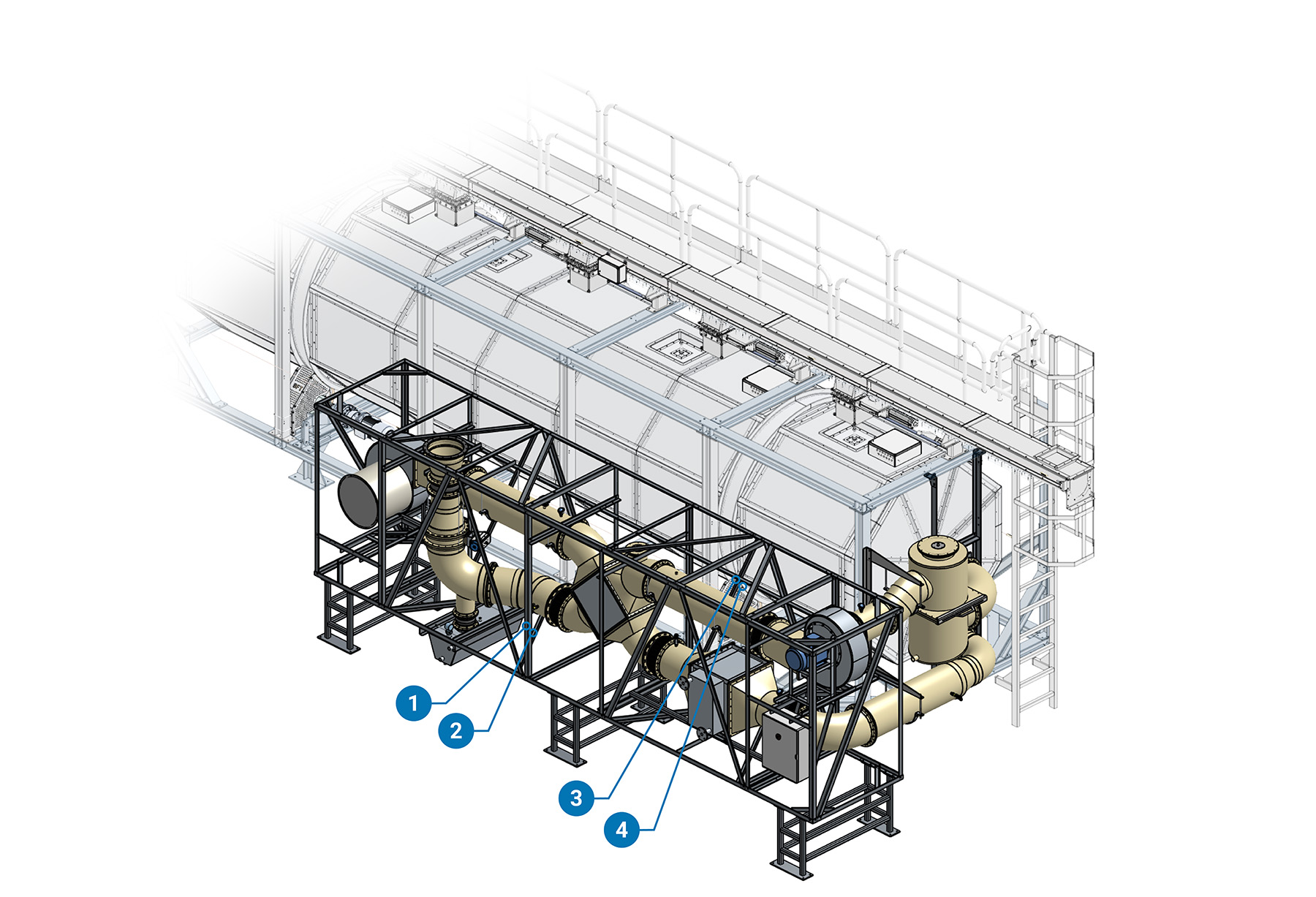

(1)Valvola a sfera per lavaggio recuperatore di calore aria (2)Valvola a sfera per lavaggio filtro (3)Valvola pneumatica per lavaggio recuperatore di calore aria (4)Valvola pneumatica per lavaggio filtro

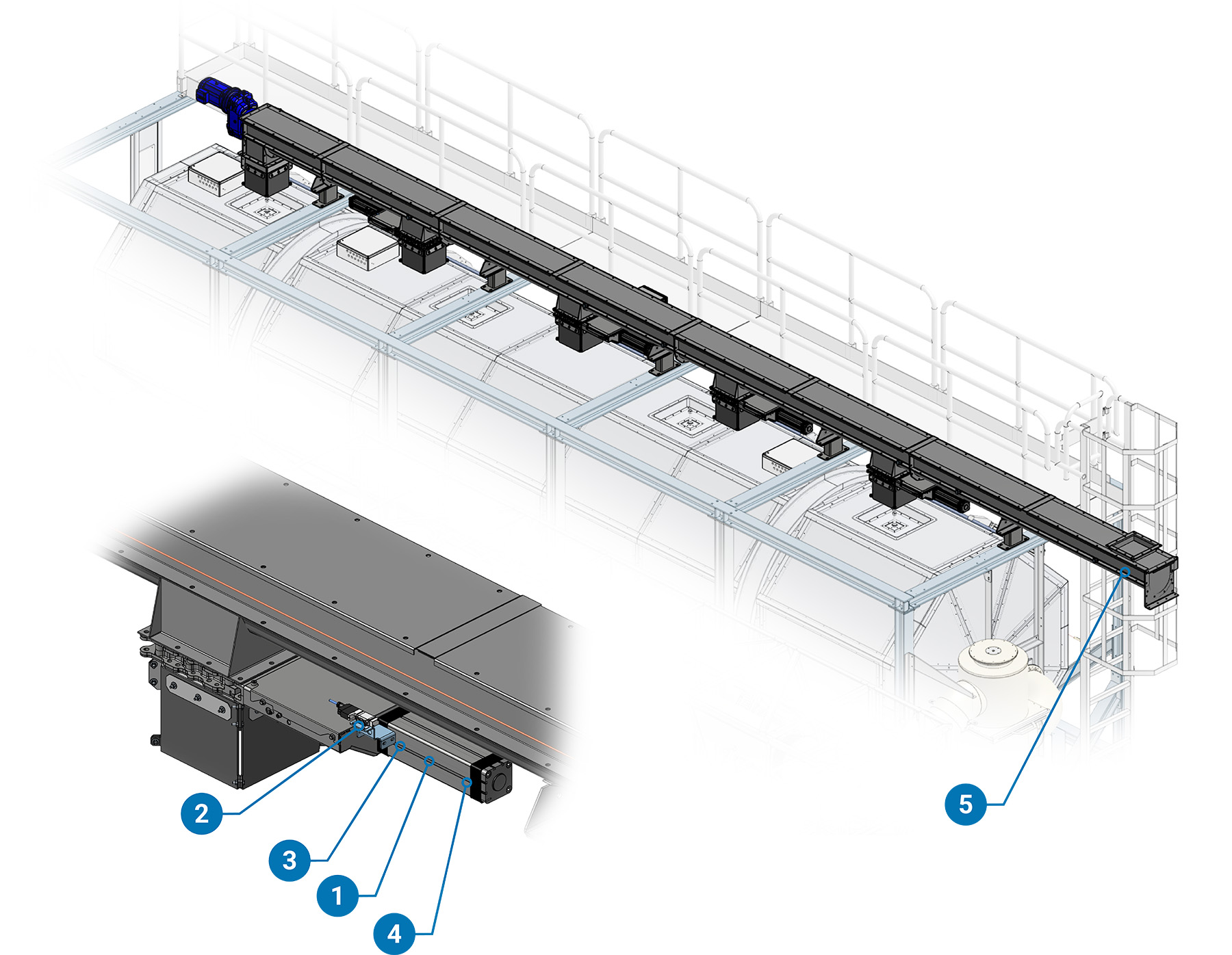

Trasportatore a coclea
Valvole pneumatiche, attuatori e sensori che controllano il funzionamento del trasportatore a coclea.
(1)Cilindro pneumatico bocchetta coclea (2)Valvola di controllo bocchetta coclea (3)Prossimità posizione bocchetta coclea 1 (4)Prossimità posizione bocchetta coclea 2 (5)Interruttore zero trasportatore a coclea
