Componenti meccanici

Skid BioDryer​

Una panoramica dello Skid BioDryer e dei suoi componenti principali.

Corpo rotante​

La struttura principale del BioDryer presenta un singolo asse di rotazione, con un letto esclusivamente permeabile all'aria progettato per facilitare il passaggio dell'aria attraverso il materiale sottoposto al processo di essiccazione. Questa configurazione ottimizza l'esposizione del materiale all'aria circolante mescolandolo. Cinque bocchette azionate ad aria compressa vengono utilizzate per caricare un lotto di materiale nella camera di essiccazione. Una di queste bocchette viene utilizzata anche per svuotare la camera quando la macchina è in posizione di scarico.

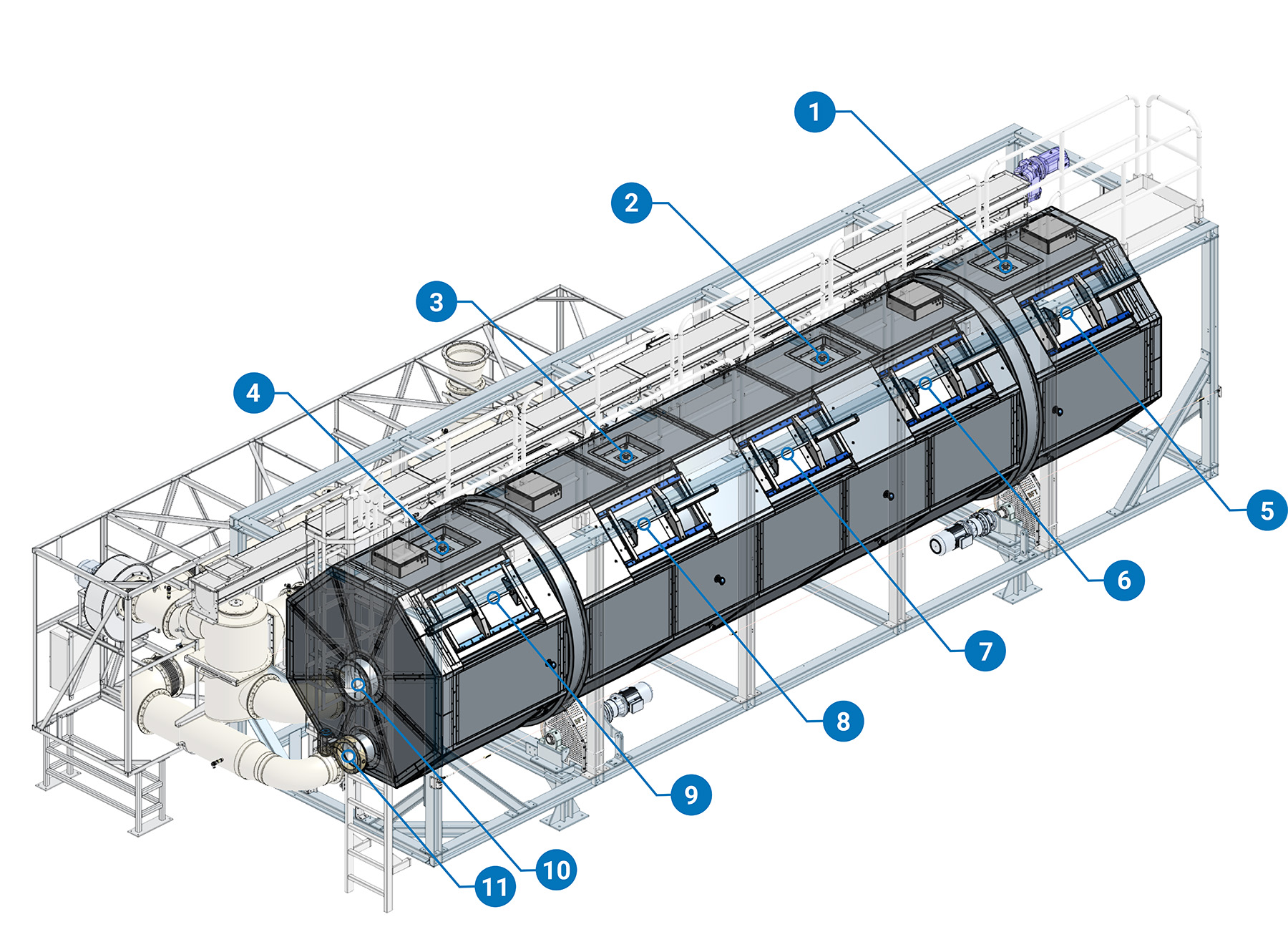

Convenzioni di denominazione degli elementi:

(1)Valvola aria N°1 (2)Valvola aria N°2 (3)Valvola aria N°3 (4)Valvola aria N°4 (5)Bocchetta fanghi N°1 (6)Bocchetta fanghi N°2 (7)Bocchetta fanghi N°3 (8)Bocchetta fanghi N°4 (9)Bocchetta fanghi N°5 (10)Giunto rotante (11)Valvola a farfalla di ingresso

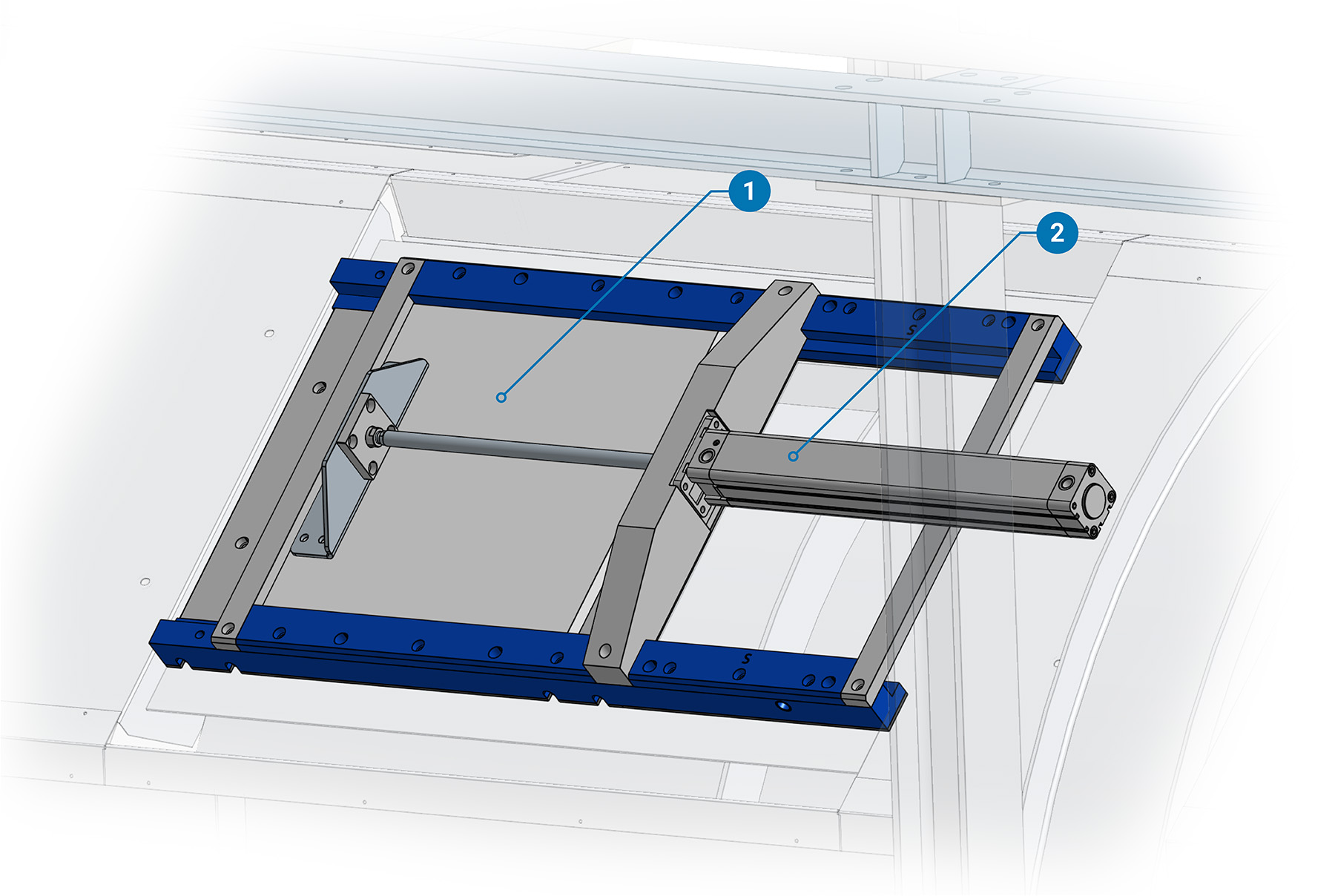

Bocchetta fanghi​

La bocchetta è progettata per sigillare il reattore durante il processo e consentire il caricamento e lo scaricamento della biomassa. È azionata da un cilindro pneumatico che incorpora un trasduttore di posizione per monitorare il posizionamento preciso della bocchetta.

(1)Piastra POM bocchetta fanghi (2)Cilindro pneumatico bocchetta fanghi con trasduttore

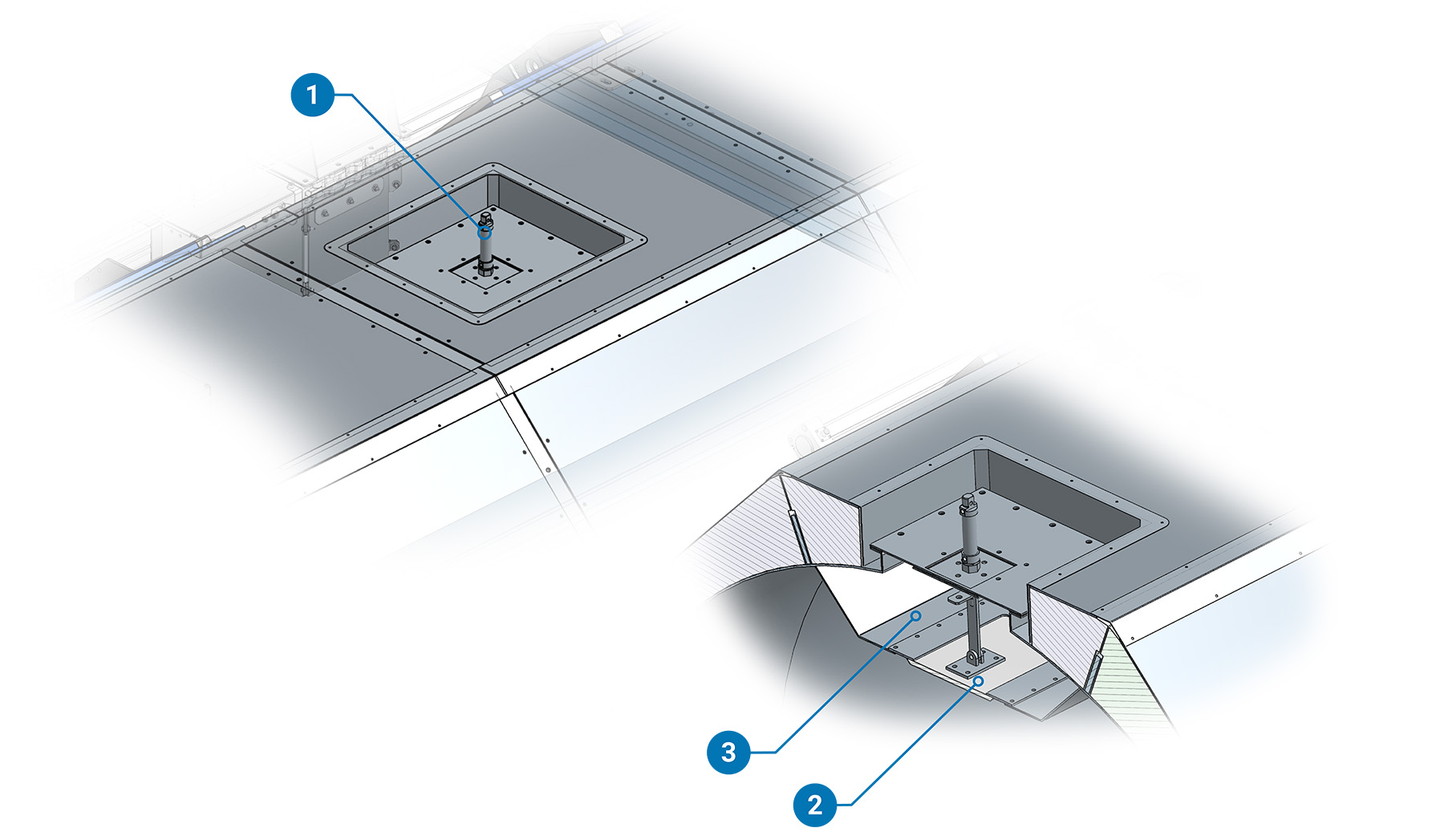

Valvola aria​

(1)Cilindro pneumatico valvola aria (2)Piastra POM valvola aria (3)Condotto aria corpo

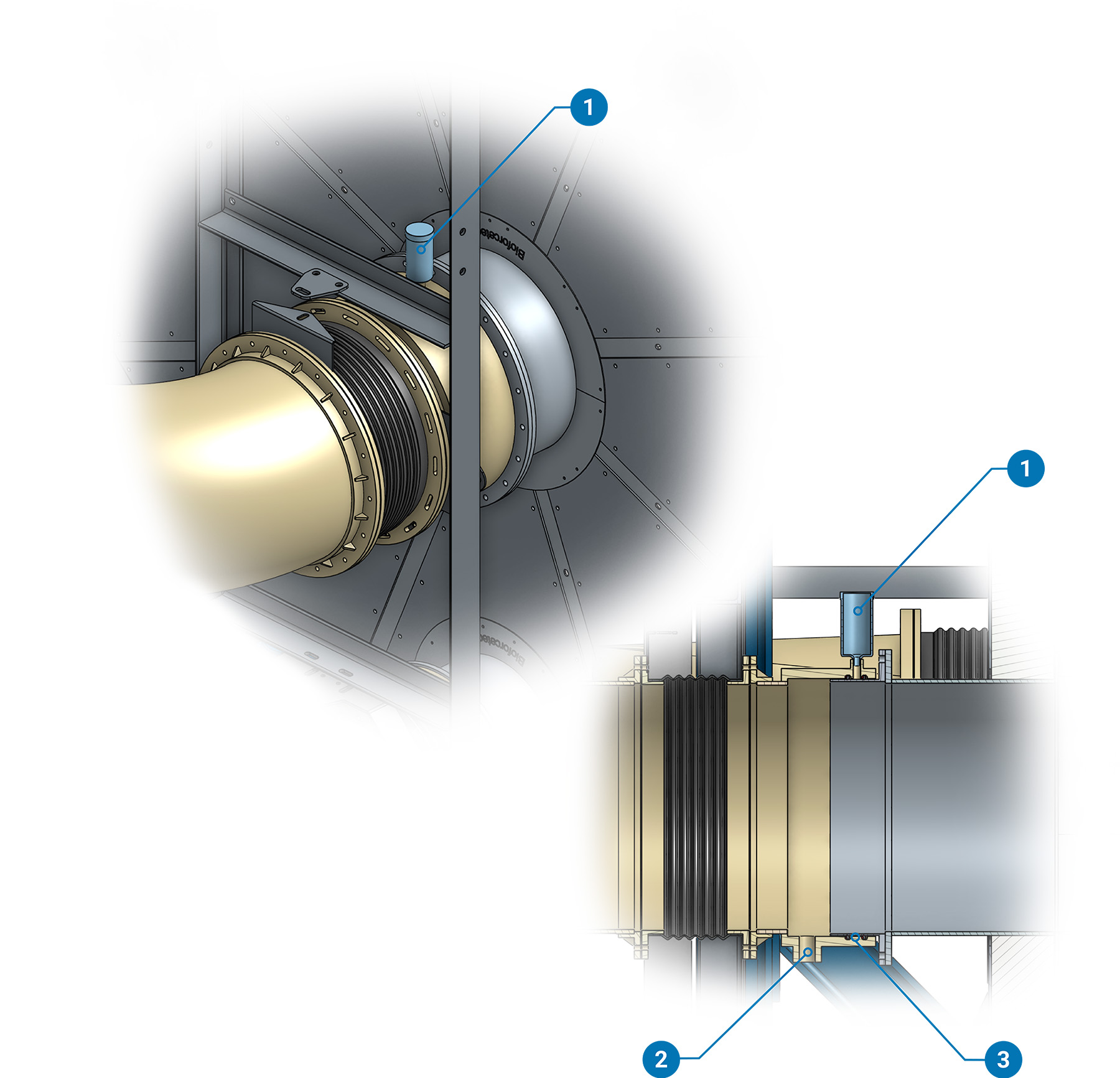

Giunto rotante​

Progettato per integrare senza soluzione di continuità un tubo dell'aria che rimane fermo mentre il corpo principale ruota, questo giunto elimina la necessità di disconnessione. La tenuta è garantita da una coppia di o-ring, completata da un sistema di lubrificazione automatica per una maggiore durata e prestazioni.

(1)Dosatore lubrificante automatico (2)Scarico acqua di condensa (3)Tenuta O-Ring

Valvola a farfalla di ingresso​

Presentiamo la nostra valvola a farfalla, integrata nel corpo rotante del BioDryer. Include una superficie di tenuta specializzata che si sigilla ermeticamente con la parte mobile dell'Air Lock quando si innesta. Questo garantisce una tenuta sicura durante il funzionamento, prevenendo qualsiasi perdita.

(1)Attuatore valvola a farfalla (2)Feedback posizione valvola a farfalla

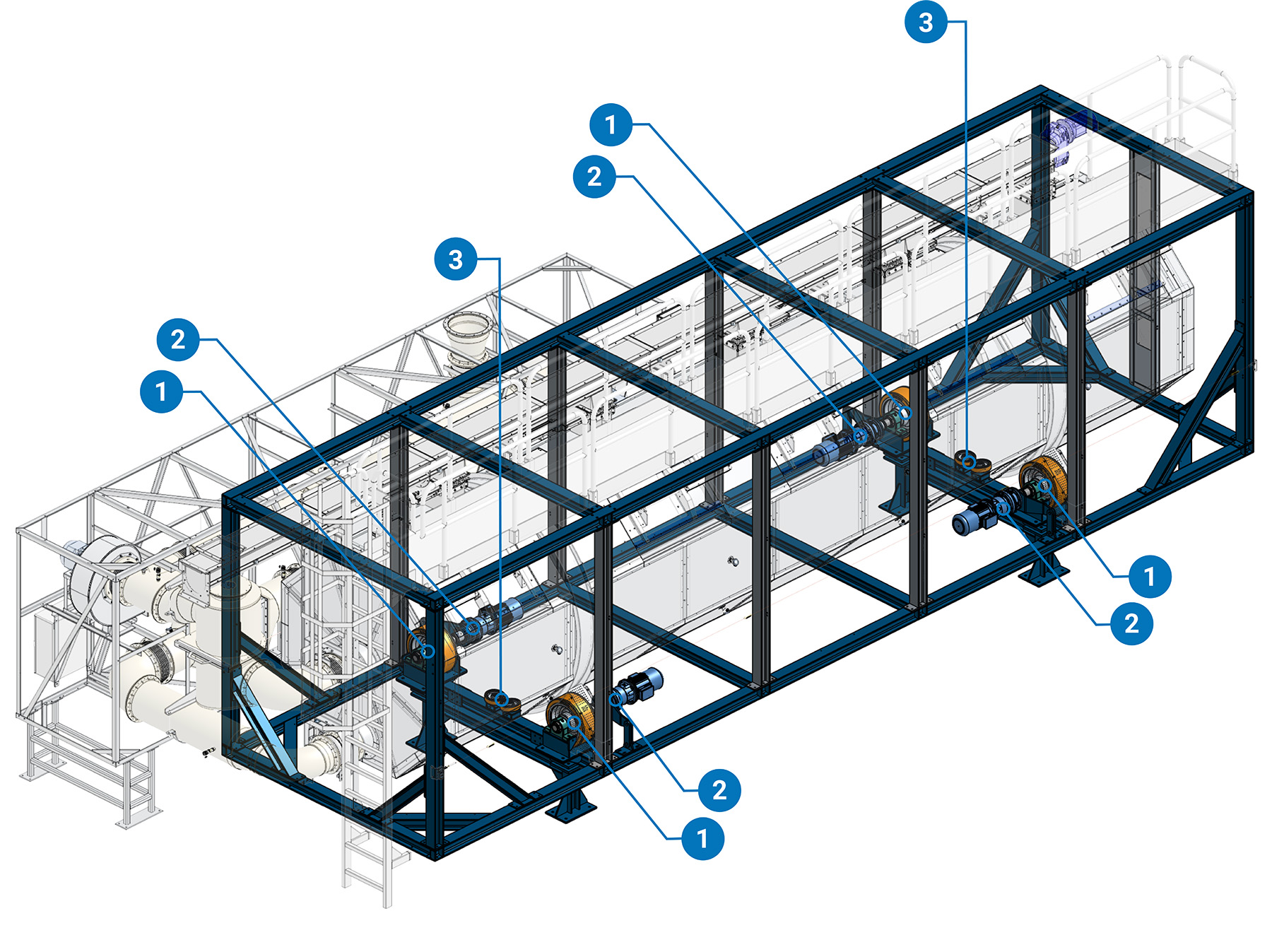

Struttura principale​

Il telaio del BioDryer è progettato per ospitare un set di quattro ruote motrici, responsabili della rotazione del corpo principale. Un altro set di quattro ruote più piccole garantisce l'allineamento del corpo principale ed è strutturalmente progettato per facilitare il movimento dell'intero modulo.

Convenzioni di denominazione degli elementi:

(1)Ruota motrice (2)Riduttore (3)Ruote di guida

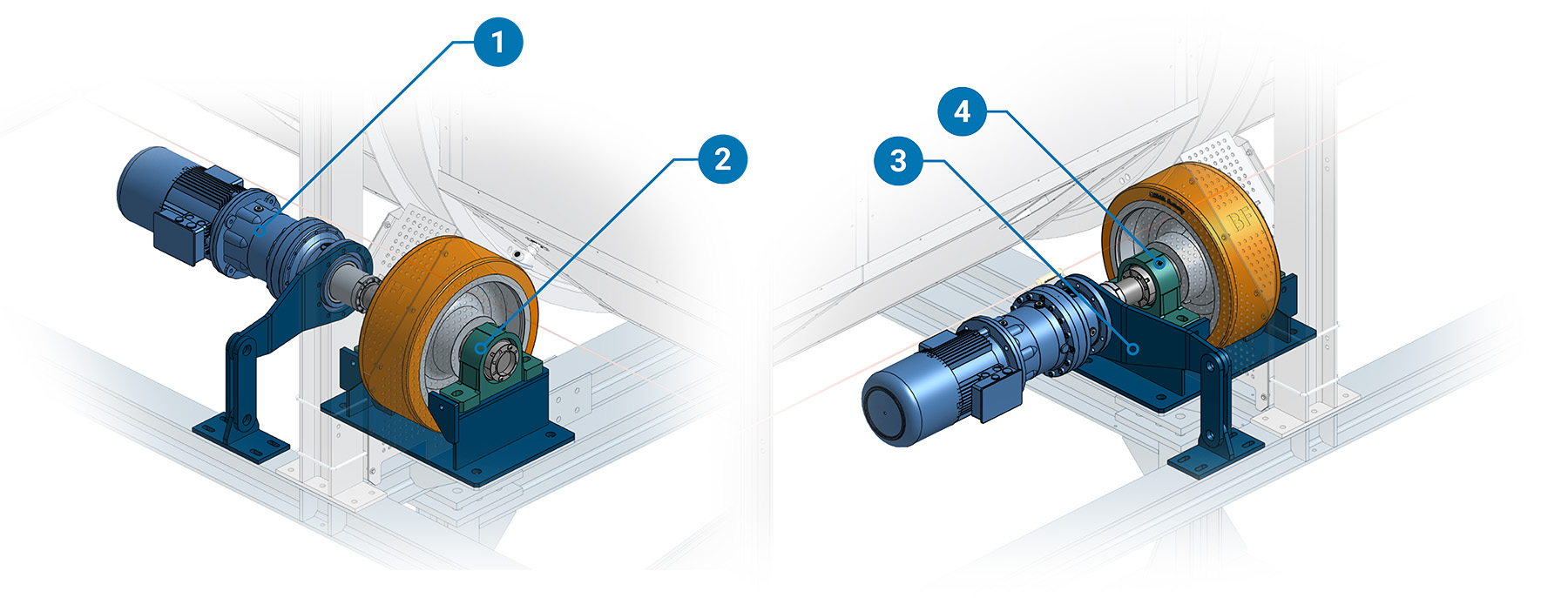

Ruote motrici​

Il motore trasmette il moto rotatorio alla ruota, supportata da due cuscinetti per la stabilità. Il motore è fissato da un braccio di reazione al telaio principale.

(1)Riduttore (2)Cuscinetto (3)Braccio di reazione (4)Cuscinetto

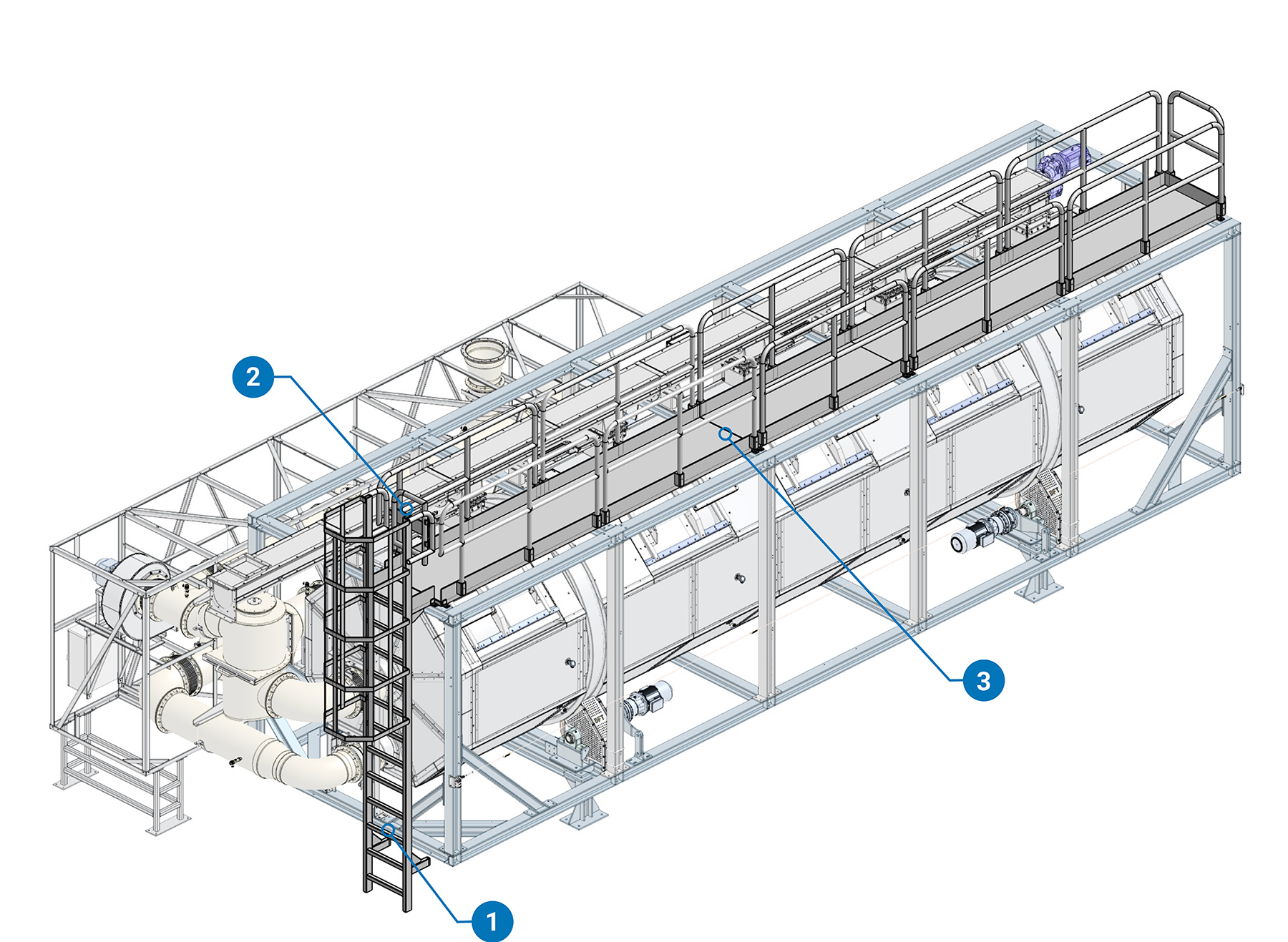

Passerella​

La passerella è progettata per consentire l'accesso al trasportatore a coclea e per eseguire la manutenzione in sicurezza.

Convenzioni di denominazione degli elementi:

(1)Scala (2)Cancello (3)Camminamento

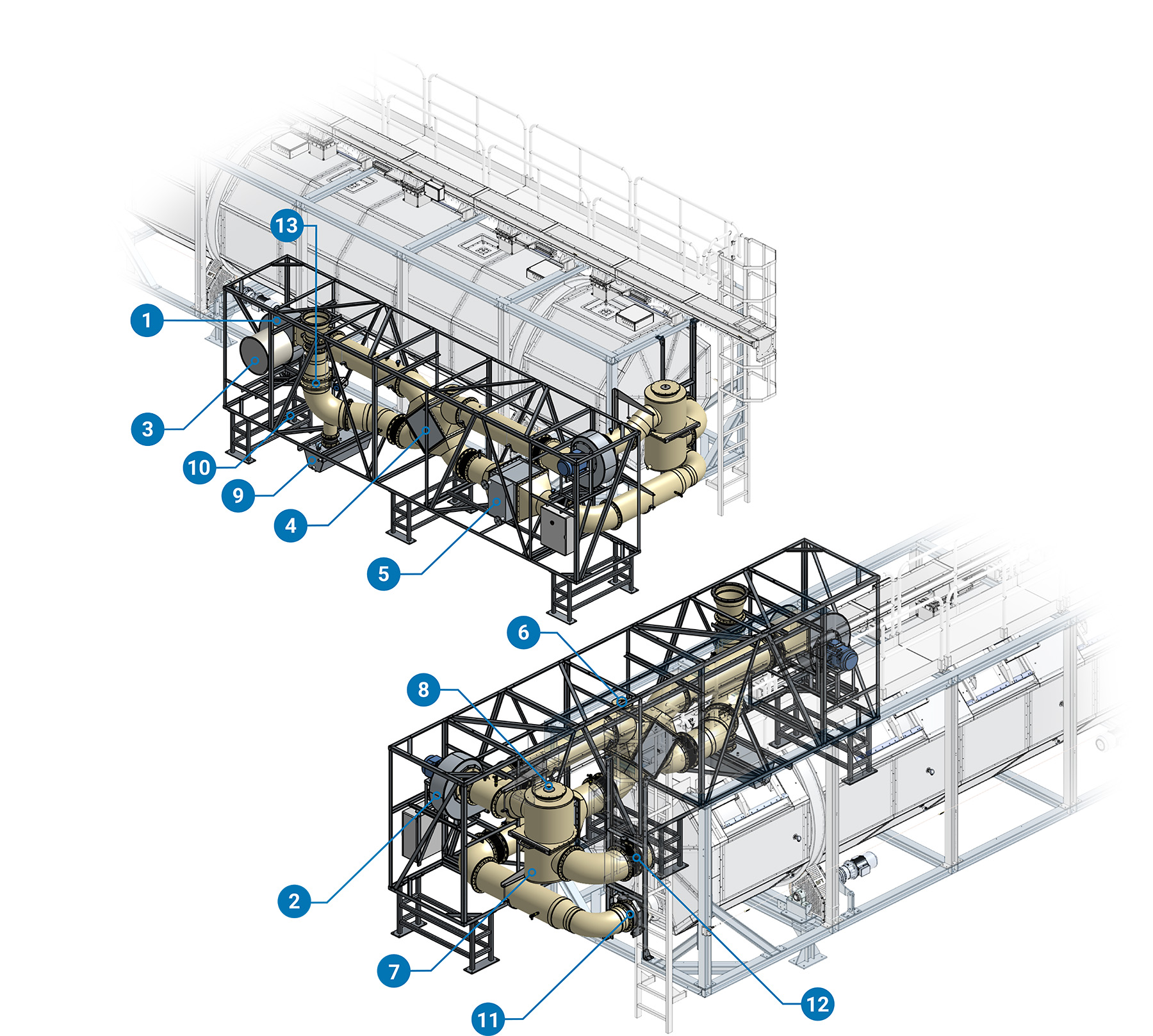

Skid aria​

Lo skid aria è il modulo che ospita l'intero sistema di gestione dell'aria di processo. Alloggia le soffianti, gli scambiatori di calore e il recuperatore, il loro sistema di pulizia insieme alla raccolta della condensa e i sensori necessari per il funzionamento della macchina.

Convenzioni di denominazione degli elementi:

(1)Soffiante N°1 (2)Soffiante N°2 (3)Filtro ingresso soffiante (4)Recuperatore di calore aria-aria (5)Scambiatore di calore acqua-aria (6)Ugello di lavaggio recuperatore (7)Filtro aria esausta (8)Ugello di lavaggio filtro aria (9)Serbatoio condensa (10)Pompa condensa (11)Sistema Air Lock (12)Giunto rotante (13)Valvola a farfalla di uscita

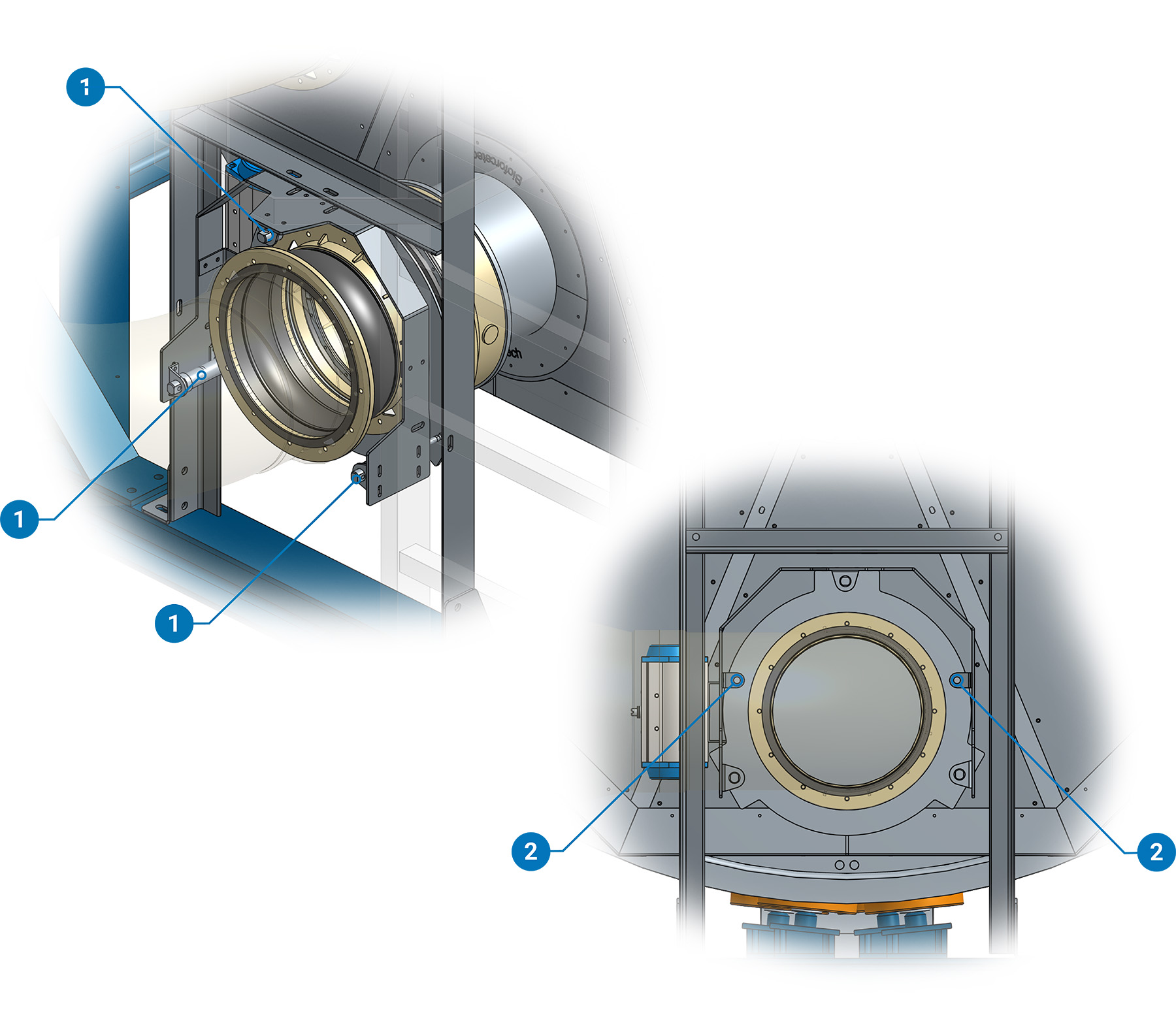

Air Lock​

Il sistema di connessione Air Lock, azionato da tre cilindri pneumatici, sigilla ermeticamente con una guarnizione o disinnesta il tubo alla retrazione quando il BioDryer deve ruotare. L'innesto è verificato da due sensori di prossimità.

(1)Cilindro pneumatico Air Lock (2)Prossimità posizione Air Lock

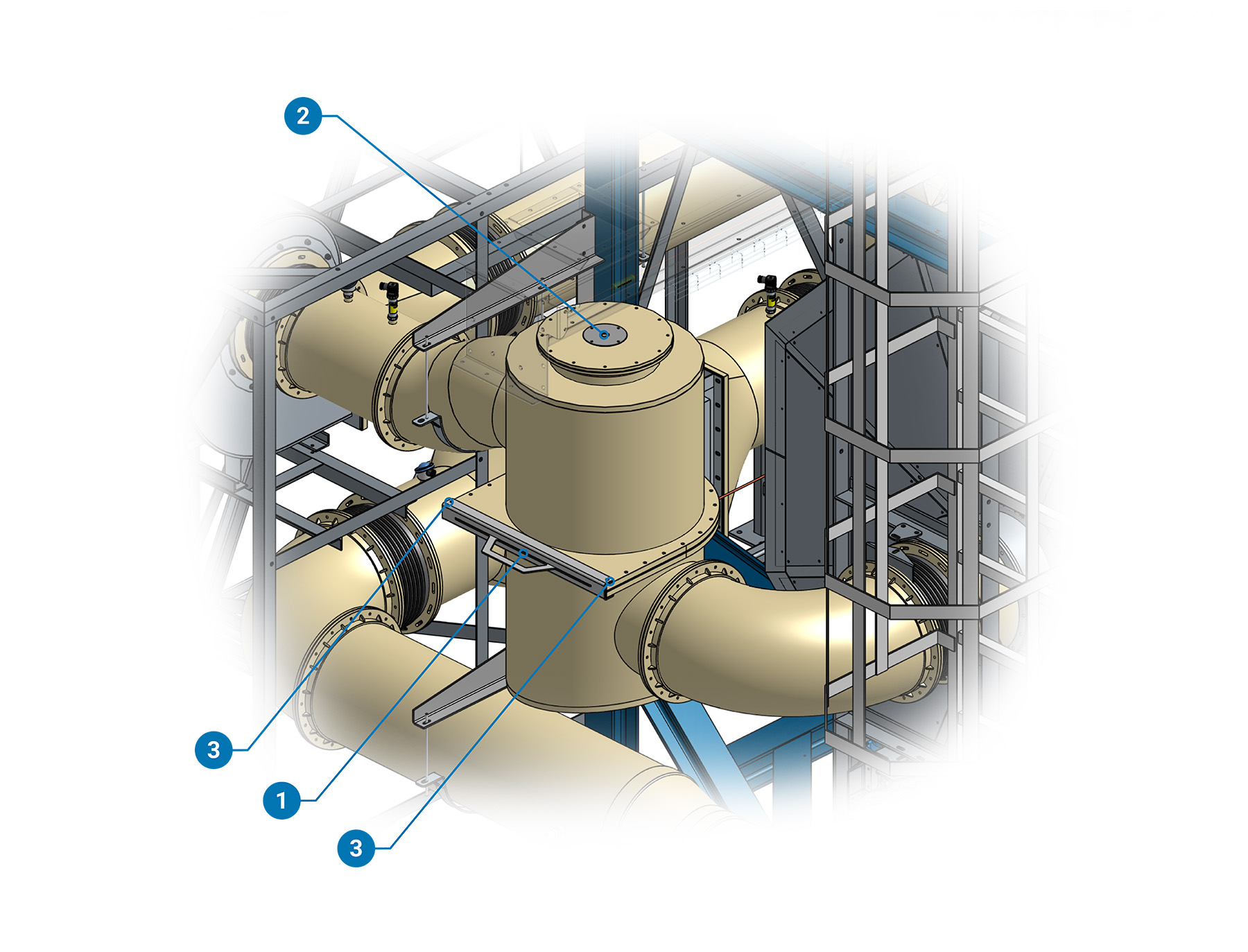

Filtro aria esausta​

(1)Telaio rete filtrante (2)Connessione ugello di lavaggio (3)Perni rete filtrante

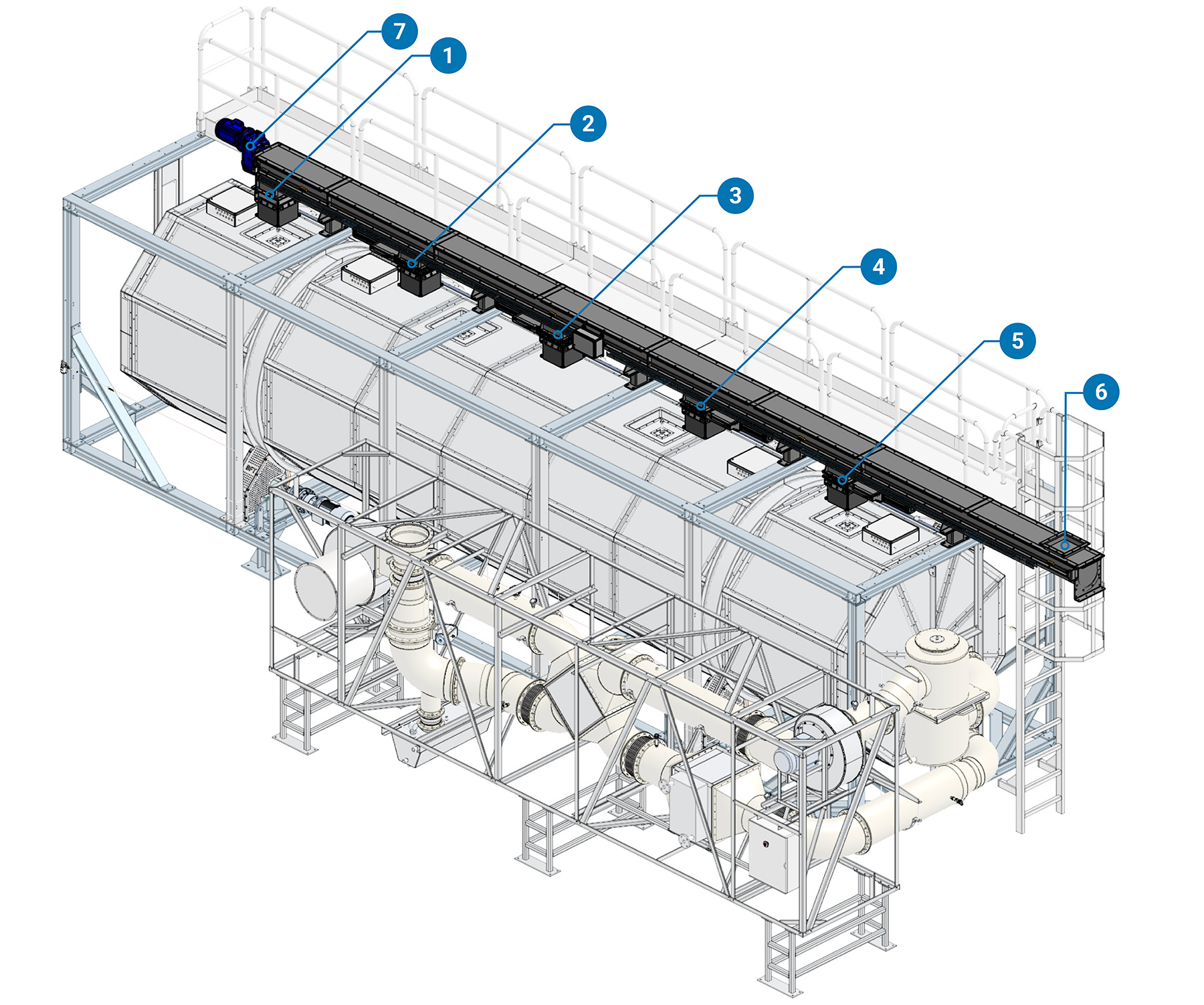

Trasportatore a coclea​

Il trasportatore a coclea è specificamente progettato per caricare uniformemente il corpo principale attraverso le bocchette fanghi, garantendo un processo efficiente.

Convenzioni di denominazione degli elementi:

(1)Bocchetta coclea N°1 (2)Bocchetta coclea N°2 (3)Bocchetta coclea N°3 (4)Bocchetta coclea N°4 (5)Bocchetta coclea N°5 (6)Tramoggia di ingresso (7)Riduttore coclea
