Manutenzione a ventiquattro mesi

Per mantenere un'efficienza operativa ottimale, e' fondamentale seguire costantemente i programmi di manutenzione sia dei periodi passati che di quelli attuali.

Operazioni da eseguire ogni due anni​

Sezione	Descrizione	Tempo stimato (ore uomo)	LOTO?
Sistema aria	Sostituzione dello scambiatore di calore aria-aria	4 ore	LOTO richiesto

---

Sostituzione dello scambiatore di calore aria-aria​

Lo scambiatore di calore svolge un ruolo fondamentale nel trasferimento di calore tra i flussi d'aria e, nel tempo, l'usura puo' comprometterne le prestazioni. Sostituendolo quando necessario, ci assicuriamo che il nostro sistema continui a funzionare in modo ottimale, prevenendo sprechi di energia e migliorando l'efficienza complessiva. Questa operazione puo' sembrare tecnica, ma e' un passaggio necessario per mantenere le nostre attrezzature in perfetto funzionamento. Le sostituzioni regolari contribuiscono a prestazioni costanti e aiutano a evitare potenziali interruzioni nella funzionalita' del nostro sistema.

Dispositivi di protezione individuale​

Tempistica​

• Tempo totale stimato: 4 ore uomo.

Procedura​

1. Sicurezza prima di tutto

   • Indossare i DPI per proteggersi da eventuali pericoli.

2. Arrestare eventuali cicli del BioDryer

   • Se un processo (essiccazione, carico o scarico) e' attivo, interromperlo seguendo la procedura indicata.

3. Rimuovere la bulloneria tra tubi PP e scambiatore di calore

   • Allentare i bulloni da 8 mm e i dadi sullo scambiatore di calore utilizzando una chiave da 8 mm.

4. Serrare la bulloneria delle staffe dei tubi PP

   • Per sollevare i tubi e rimuovere il peso dei tubi dallo scambiatore di calore, serrare i bulloni M10 sulla barra filettata.

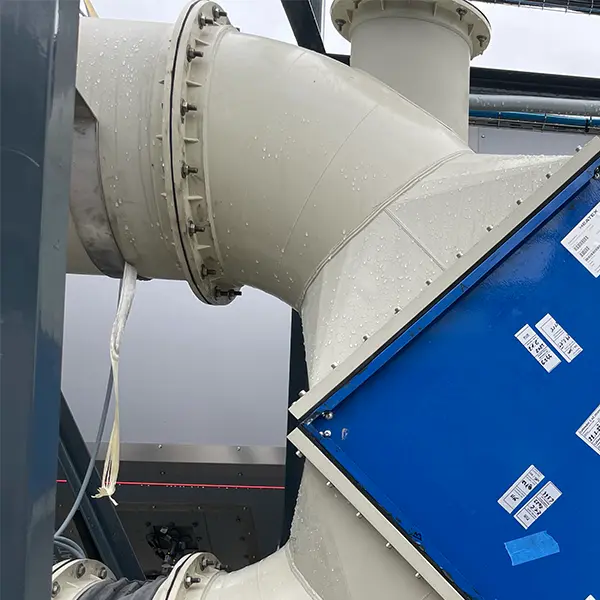

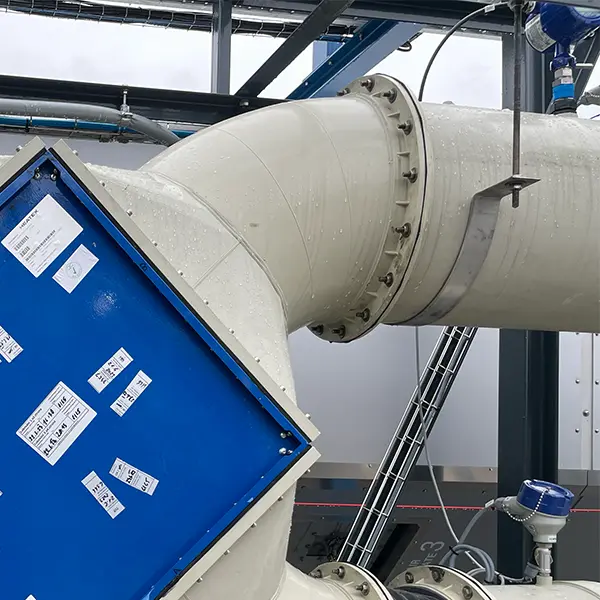

   • Sollevare i tubi e consentire la rimozione dello scambiatore di calore aria-aria. (vedere Figure #1 e #2)

5. Rimuovere lo scambiatore di calore aria-aria

   • Utilizzando un carrello elevatore, sollevare lo scambiatore di calore per trasferire il peso dello scambiatore dai tubi sottostanti al carrello elevatore.
   • Una volta che i tubi inferiori sono staccati dallo scambiatore di calore, far scorrere lo scambiatore perpendicolarmente fuori dallo skid aria verso un luogo di stoccaggio sicuro.

6. Smaltire responsabilmente lo scambiatore di calore

   • Lo scambiatore di calore e' costituito da un corpo in alluminio e puo' essere riciclato insieme ad altri prodotti in alluminio.

7. Installare il nuovo scambiatore di calore

   • Utilizzando il carrello elevatore e le chiavi appropriate, seguire i passaggi da 5 a 2 in ordine inverso per installare il nuovo scambiatore di calore.

8. Test dello scambiatore di calore

   • Se il Lockout-Tagout (LOTO) e' attivato, rimuoverlo portando l'interruttore principale del quadro elettrico in posizione "ON". Ripristinare i componenti a 24V premendo il pulsante blu di reset fino allo spegnimento della spia.
   • Per testare lo scambiatore di calore appena installato, impostare il BioDryer in modalita' AUTO utilizzando l'HMI. Quindi seguire i passaggi in Operazioni manuali; Avviare e arrestare il flusso d'aria.
   • Determinare se la sostituzione ha avuto successo attraverso letture accurate dei sensori di pressione e temperatura.

9. Attivazione del sistema

   • Riattivare il BioDryer in modalita' operativa normale utilizzando l'interfaccia uomo-macchina (HMI).

Figure:​

---
