Regolazione di un Sensore di Prossimita della Bocchetta Fanghi
Seguire i passaggi seguenti per regolare un sensore di prossimita della bocchetta fanghi.
Dispositivi di Protezione Individuale
Tempistica
- Tempo totale stimato: 0,25 ore-uomo
Procedura

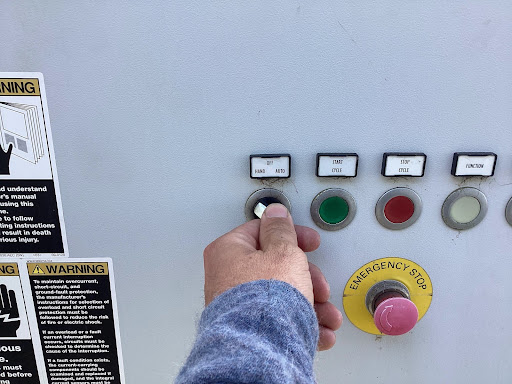

- Impostare il BioDryer in modalita "HAND" Utilizzando l'interruttore sul quadro elettrico, ruotare l'interruttore in posizione "HAND". (vedi fig. 1)
Figura 1

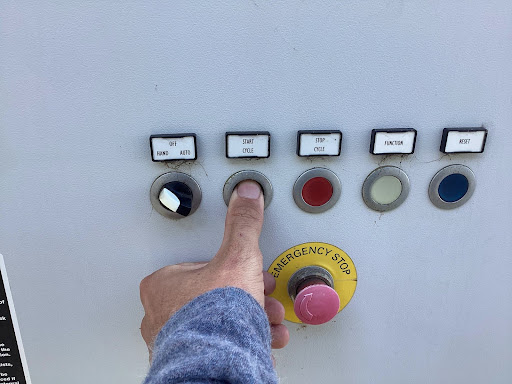

- Ruotare il BioDryer in posizione Tenere premuto il pulsante verde "START CYCLE" per ruotare il BioDryer fino a quando la bocchetta fanghi si trova nel raggio d'azione per eseguire l'operazione. (vedi fig. 2)
Figura 2
Nessun allarme e nessuna rotazione? Possibile problema (Clicca per espandere/comprimere)

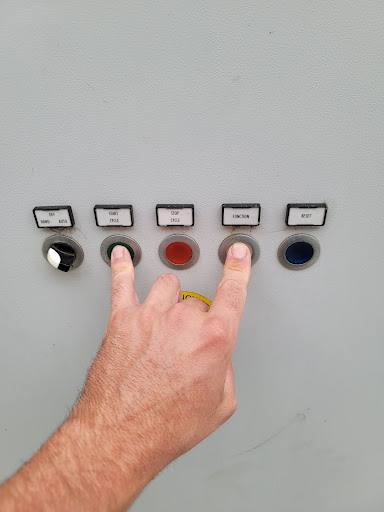

Nel caso in cui il BioDryer NON emetta l'allarme e non ruoti in modalita manuale, significa che il sensore di prossimita in posizione chiusa non funziona correttamente (il sensore piu vicino alla rispettiva bocchetta). In questo caso, per ruotare l'essiccatore, e necessario accedere al pannello HMI del BioDryer. Nel menu "Operazioni Manuali", individuare il pulsante "Forza Rotazione Manuale" e attivarlo. Una volta attivo, tenere premuti contemporaneamente il pulsante verde "start cycle" e il pulsante bianco "function". (vedi fig. 3)
Figura 3
-
Aprire manualmente la bocchetta fanghi A mano, aprire manualmente la bocchetta su cui si sta lavorando spingendola verso l'alloggiamento del pistone. Assicurarsi che sia completamente aperta.
-

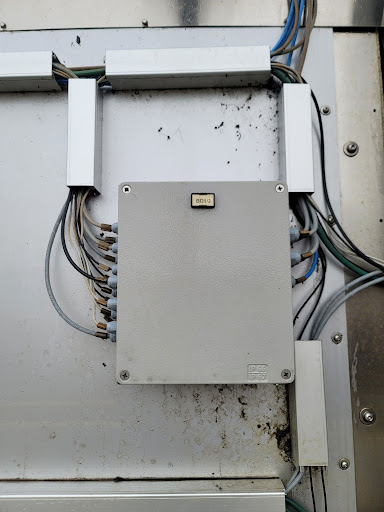

Rimuovere il sensore di prossimita Tagliare le fascette che lo fissano ai tubi pneumatici. Seguire il cavo attraverso i canalini portacavi necessari e rimuovere eventuali coperchi dei canalini per consentire una facile rimozione del cavo. Una volta che il cavo e stato tracciato fino alla rispettiva cassetta elettrica sul corpo dell'essiccatore, rimuovere il coperchio della cassetta elettrica utilizzando un cacciavite a croce (4 viti in totale). Tracciare il cavo fino al rispettivo canale del pod Plexus. Utilizzando un piccolo cacciavite a taglio, allentare le viti di fissaggio che fissano i cavi del sensore ai morsetti. Rimuovere il pressacavo all'esterno della cassetta e rimuovere il sensore. (vedi fig. 4)
Figura 4
-
Installare il nuovo sensore di prossimita Utilizzando il nuovo sensore Camozzi CSH-233. Iniziare fissando senza serrare la testa del sensore in posizione nel canale del pistone. Fissare il cavo del sensore sui tubi pneumatici. Far passare il cavo attraverso i canalini portacavi reinstallando i coperchi lungo il percorso per mantenere il cavo del sensore in posizione. Riutilizzando il vecchio pressacavo, fissare il nuovo cavo del sensore alla cassetta elettrica. Tagliare il cavo in eccesso alla lunghezza desiderata nella cassetta elettrica. Spelare i fili e applicare i capicorda. Fissare i cavi agli stessi morsetti dei vecchi cavi. Rimettere in posizione il coperchio della cassetta elettrica e fissarlo saldamente alla cassetta.
-
Rimuovere il LOTO Rialimentare il BioDryer ruotando l'interruttore principale sul quadro elettrico in posizione "ON". Ripristinare i componenti a 24V premendo il pulsante blu fino a quando la luce non si spegne.
Se il sensore che si sta sostituendo e quello responsabile della bocchetta attualmente in posizione "chiusa", ignorare il passaggio #7.
- Ripristinare il sistema pneumatico Premere e ruotare in senso antiorario la manopola rossa OFF/ON dalla posizione "EXH" alla posizione "SUP" per ripressurizzare le linee pneumatiche.
Una volta che il sistema pneumatico e stato pressurizzato, la bocchetta aperta su cui si stava lavorando si chiudera. Assicurarsi che tutti gli strumenti e il personale siano lontani dal raggio di movimento della bocchetta.
- Trovare la posizione corretta Far scorrere lentamente il sensore avanti e indietro nel canale fino a quando si vede la luce ambra di feedback illuminata sulla testa del sensore. Una volta che la luce ambra e illuminata, serrare la vite di fissaggio dell'espansione sulla punta della testa del sensore. (se si sta sostituendo il sensore di posizione "aperta", assicurarsi che la bocchetta sia in posizione completamente aperta utilizzando il pannello HMI.)
