Sostituzione di un Pistone della Valvola Aria
Seguire questi passaggi per sostituire un pistone della valvola aria.
Sistema A: Versione con doppio sensore di prossimita
Assicurarsi di scegliere la procedura di manutenzione corretta in base al Sistema di Rilevamento Posizione installato sulla propria macchina (Sistema A / Sistema B).
Dispositivi di Protezione Individuale
- Guanti da lavoro gommati
- Guanti in nitrile
- Occhiali di sicurezza
Tempistica
- Tempo totale stimato: 1 ora-uomo
Procedura
-

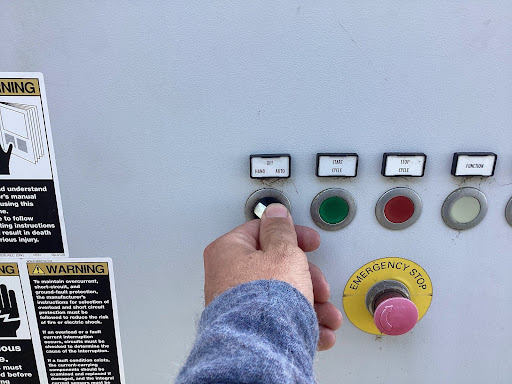

Impostare il BioDryer in modalita "HAND" Utilizzando l'interruttore sul quadro elettrico, impostarlo in posizione "HAND". (vedi Figura 1)
Figura 1 -

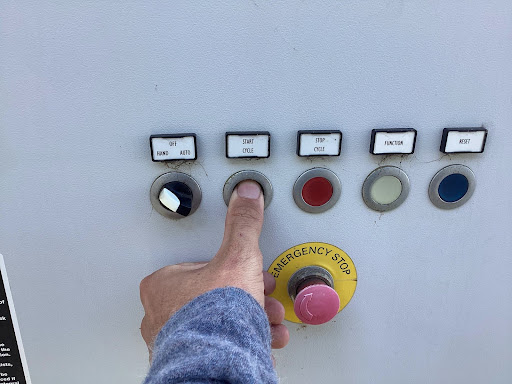

Ruotare il BioDryer in posizione Tenere premuto il pulsante verde "START CYCLE" per ruotare il BioDryer fino a quando la valvola aria si trova nel raggio d'azione. (vedi Figura 2)
Figura 2 -
Avviare la procedura LOTO Interrompere l'alimentazione del BioDryer portando l'interruttore principale sul quadro elettrico in posizione "OFF".
-

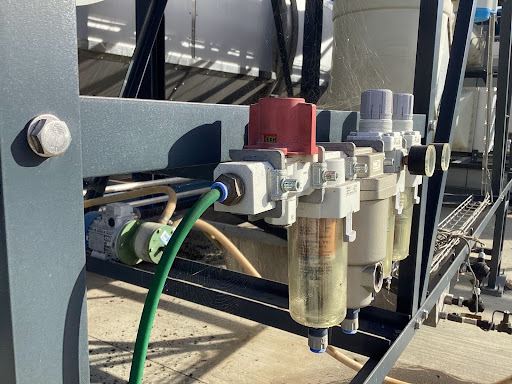

Scaricare il sistema pneumatico Individuare la manopola pneumatica OFF/ON sulla struttura aria del BioDryer. Premere e ruotare in senso orario da "SUP" a "EXH" per rilasciare la pressione. (vedi Figura 3)
Figura 3 -
Rimuovere i tubi pneumatici e i sensori di prossimita Rimuovere i due tubi pneumatici dai raccordi a disconnessione rapida sul pistone. Successivamente, tagliare la fascetta che fissa i cavi del sensore di prossimita al pistone. Utilizzando il cacciavite a taglio, rimuovere le due fascette stringitubo che fissano i sensori di prossimita al pistone.
warningAssicurarsi di annotare l'orientamento corretto dei tubi pneumatici e dei sensori di prossimita prima della rimozione per garantire il reinstallamento nelle posizioni corrette.
-

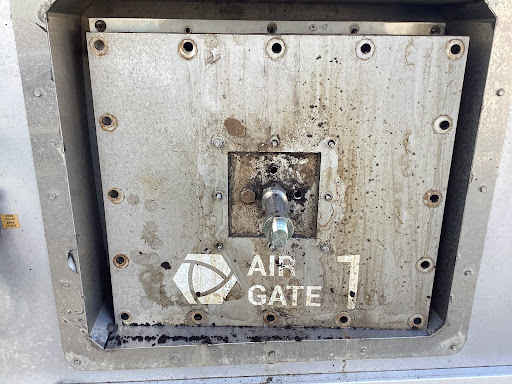

Rimuovere la piastra del portello della valvola aria Utilizzando una chiave a bussola da 10 mm, rimuovere i 16 bulloni esterni e le rondelle dalla piastra del portello. (vedi Figura 4)
Figura 4 -

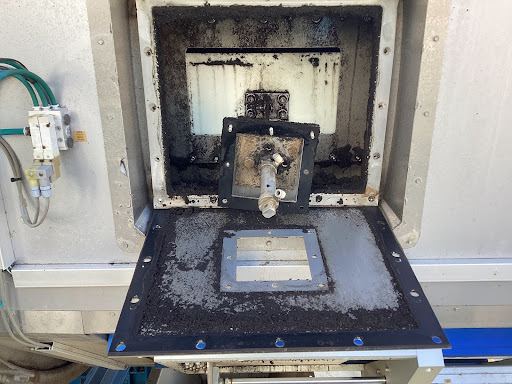

Rimuovere la piastra di montaggio del pistone Utilizzando una chiave a bussola da 10 mm, rimuovere gli otto dadi interni e le rondelle che fissano la piastra dell'alloggiamento del pistone alla piastra del portello della valvola aria. Rimuovere la piastra del portello e metterla da parte. Fare attenzione a non far cadere il gruppo pistone nel corpo dell'essiccatore. (vedi Figura 5)
Figura 5 -

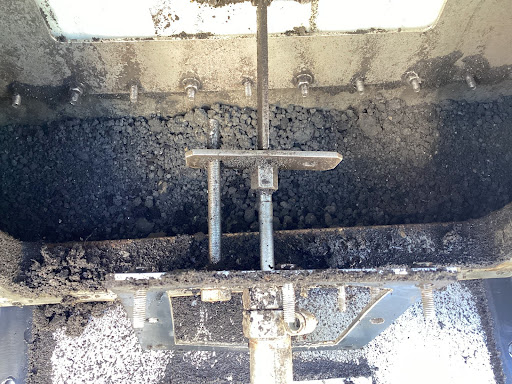

Aspirare il materiale in eccesso Utilizzare un aspirapolvere per rimuovere tutto il materiale bloccato nel condotto dell'aria. (vedi Figura 6)
Figura 6 -

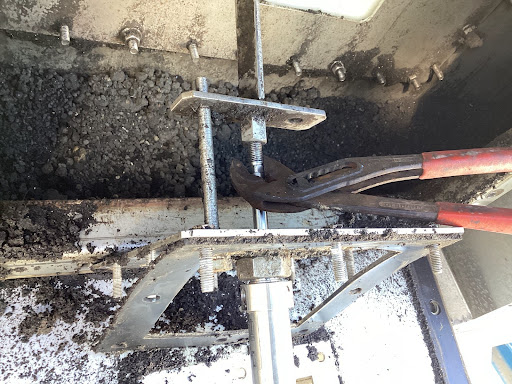

Rimuovere l'asta di azionamento del pistone Utilizzare una pinza per svitare l'asta di azionamento del pistone dall'asta della piastra in plastica. (vedi Figura 7)
Figura 7 -
Rimuovere il pistone dalla piastra di montaggio A mano, svitare il pistone dalla piastra di montaggio.
-
Installare i raccordi pneumatici Rimuovere i raccordi pneumatici dal vecchio pistone e installarli sul nuovo pistone.
-
Installare il nuovo pistone sulla piastra di montaggio Rimuovere entrambi i dadi dal nuovo pistone (non verranno utilizzati). Avvitare il nuovo pistone saldamente sulla piastra di montaggio del pistone.
-
Collegare l'asta di azionamento del pistone Estendere l'asta di azionamento a mano. Utilizzando una pinza, avvitare l'asta di azionamento del pistone sull'asta della piastra in plastica.
warningAssicurarsi che il bullone di fissaggio sulla piastra di montaggio del pistone sia nel foro della piastra dell'asta della piastra in plastica per evitare lo svitamento durante il funzionamento.
-
Montare la piastra di montaggio del pistone Utilizzando una chiave a bussola da 10 mm, fissare la piastra del portello della valvola aria alla piastra di montaggio del pistone con gli (8) dadi e rondelle.
-
Montare la piastra del portello della valvola aria Utilizzando una chiave a bussola da 10 mm, fissare la piastra del portello della valvola aria al corpo del BioDryer con i (16) bulloni e rondelle.
-
Collegare i tubi pneumatici e i sensori di prossimita Fissare nuovamente i sensori di prossimita al pistone con le fascette stringitubo, fissandoli il piu vicino possibile a ciascuna estremita del pistone. Fissare eventuali cavi del sensore in eccesso con una fascetta. Ricollegare i tubi pneumatici ai raccordi.
-
Ripristinare il sistema pneumatico Premere e ruotare la manopola rossa OFF/ON in senso antiorario da "EXH" a "SUP" per ripressurizzare le linee pneumatiche.
-
Rimuovere il LOTO Rialimentare il BioDryer portando l'interruttore principale sul quadro elettrico in posizione "ON". Ripristinare i componenti a 24V premendo il pulsante blu fino a quando la luce non si spegne.
-
Impostare il BioDryer in modalita Auto Utilizzando l'interruttore sul quadro elettrico, portarlo in posizione "AUTO".
Figure
Figura #1
Figura #2
Figura #3
Figura #4
Figura #5
Figura #6
Figura #7
Sistema B: Versione con trasduttore
Assicurarsi di scegliere la procedura di manutenzione corretta in base al Sistema di Rilevamento Posizione installato sulla propria macchina (Sistema A / Sistema B).
Dispositivi di Protezione Individuale
- Guanti da lavoro gommati
- Guanti in nitrile
- Occhiali di sicurezza
Tempistica
- Tempo totale stimato: 1 ora-uomo
Procedura
-
Impostare il BioDryer in modalita "MANUAL" Utilizzando l'interruttore sul quadro elettrico dell'air skid, portare l'interruttore in posizione "MANUAL". (vedi Figura 1)
Figura 1 -
Ruotare il BioDryer in posizione Tenere premuto il pulsante verde per ruotare il BioDryer fino a quando la valvola aria si trova nel raggio d'azione per eseguire l'operazione. (vedi Figura 2)
Figura 2 -
Avviare la procedura LOTO Interrompere l'alimentazione del BioDryer portando l'interruttore principale sul quadro elettrico del BioDryer in posizione "OFF".
-

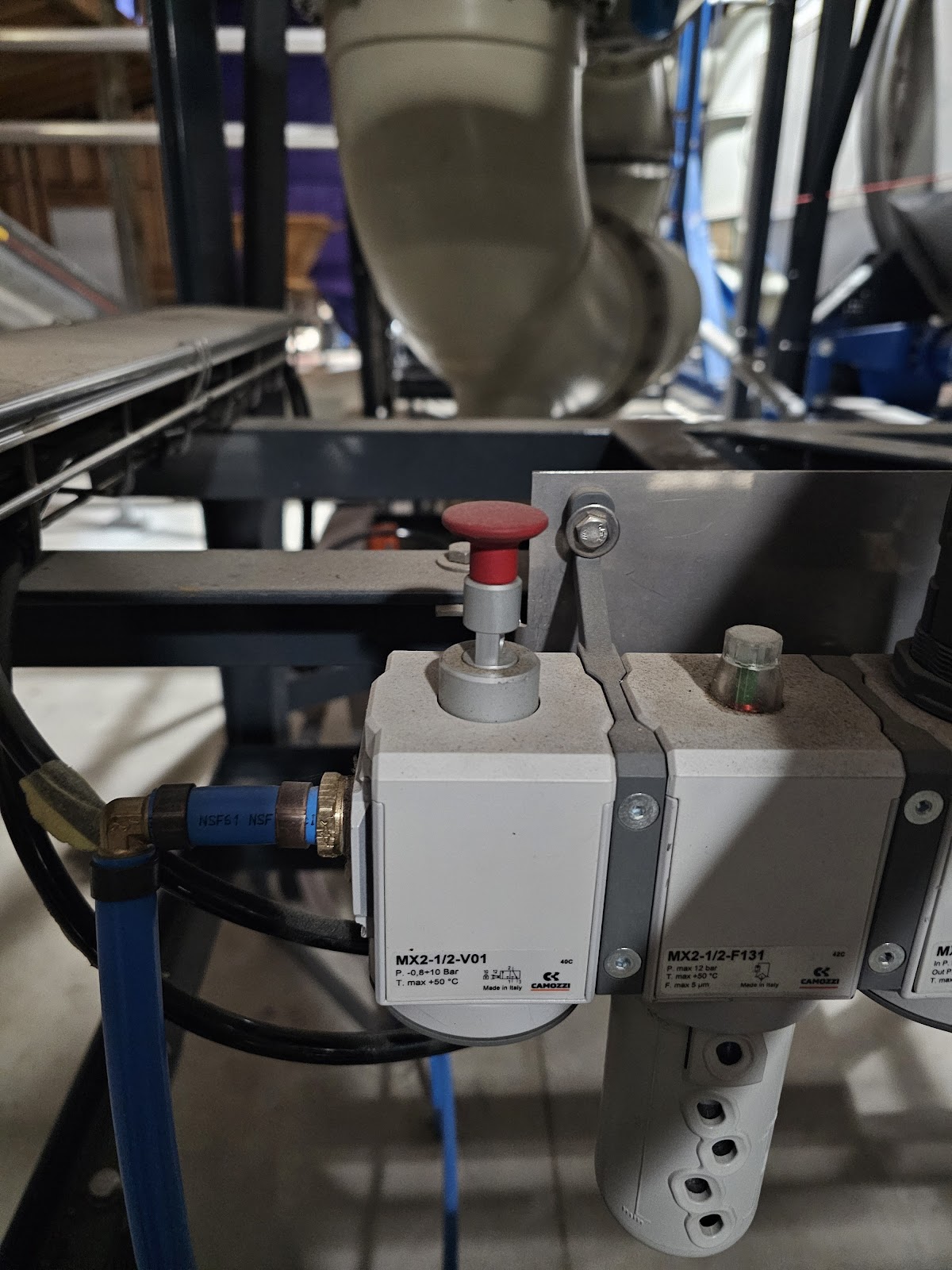

Scaricare il sistema pneumatico Individuare il pulsante pneumatico OFF/ON sulla struttura aria del BioDryer. Tirare verso l'alto per rilasciare tutta la pressione nelle linee pneumatiche. (vedi Figura 3)
Figura 3 -
Rimuovere i tubi pneumatici Rimuovere i (2) tubi pneumatici dai raccordi a disconnessione rapida sul pistone. Assicurarsi di annotare l'orientamento corretto dei tubi pneumatici prima della rimozione per garantire il reinstallamento nelle posizioni corrette. Rimuovere il cavo elettrico a connessione rapida. (vedi Figura 4)
warningAssicurarsi di annotare l'orientamento corretto dei tubi pneumatici prima della rimozione per garantire il reinstallamento nelle posizioni corrette.
-

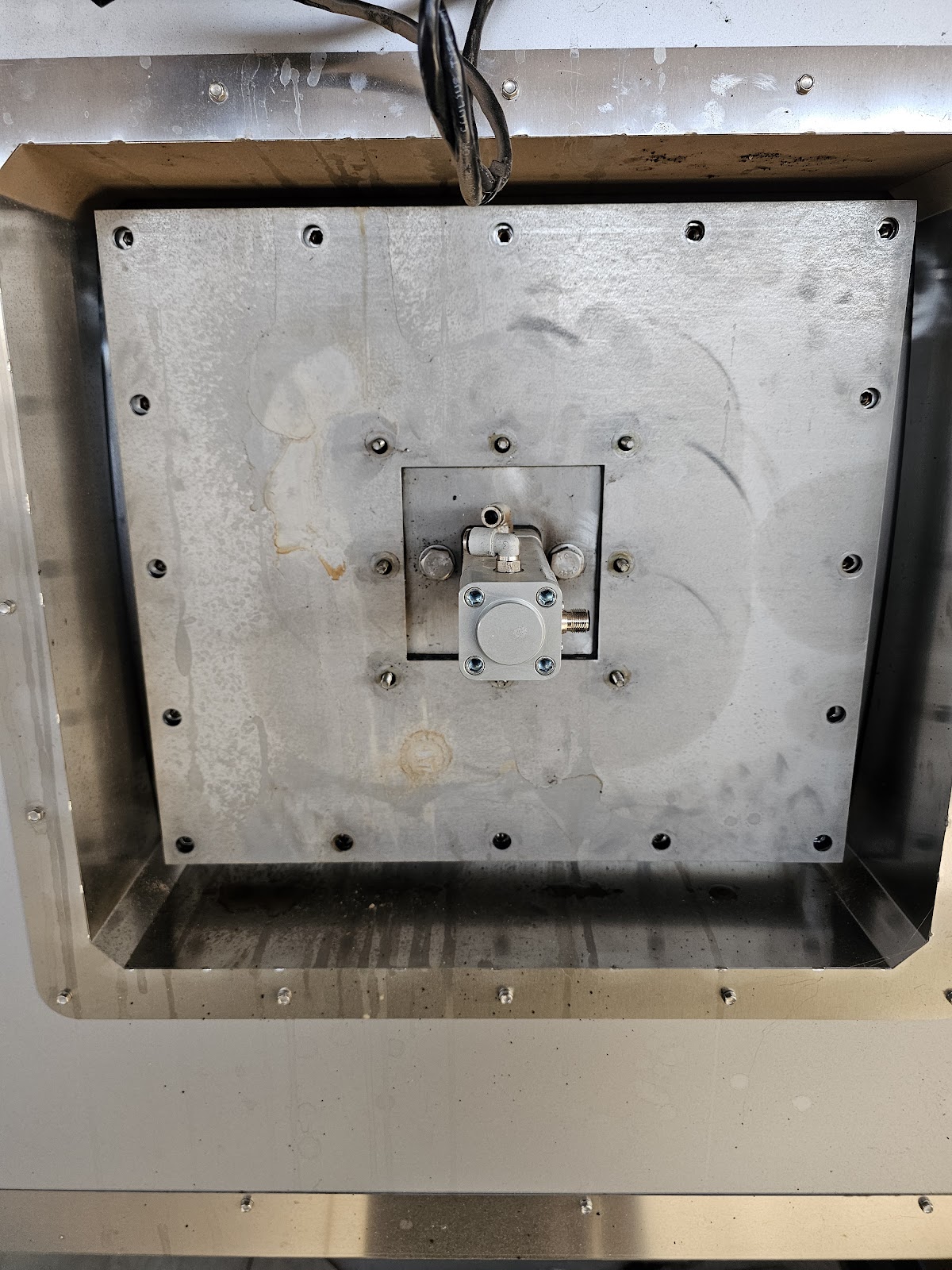

Rimuovere la piastra del portello della valvola aria Utilizzando una chiave a bussola da 10 mm, rimuovere i (16) bulloni esterni e le rondelle dalla piastra del portello. (vedi Figura 4)
Figura 4 -

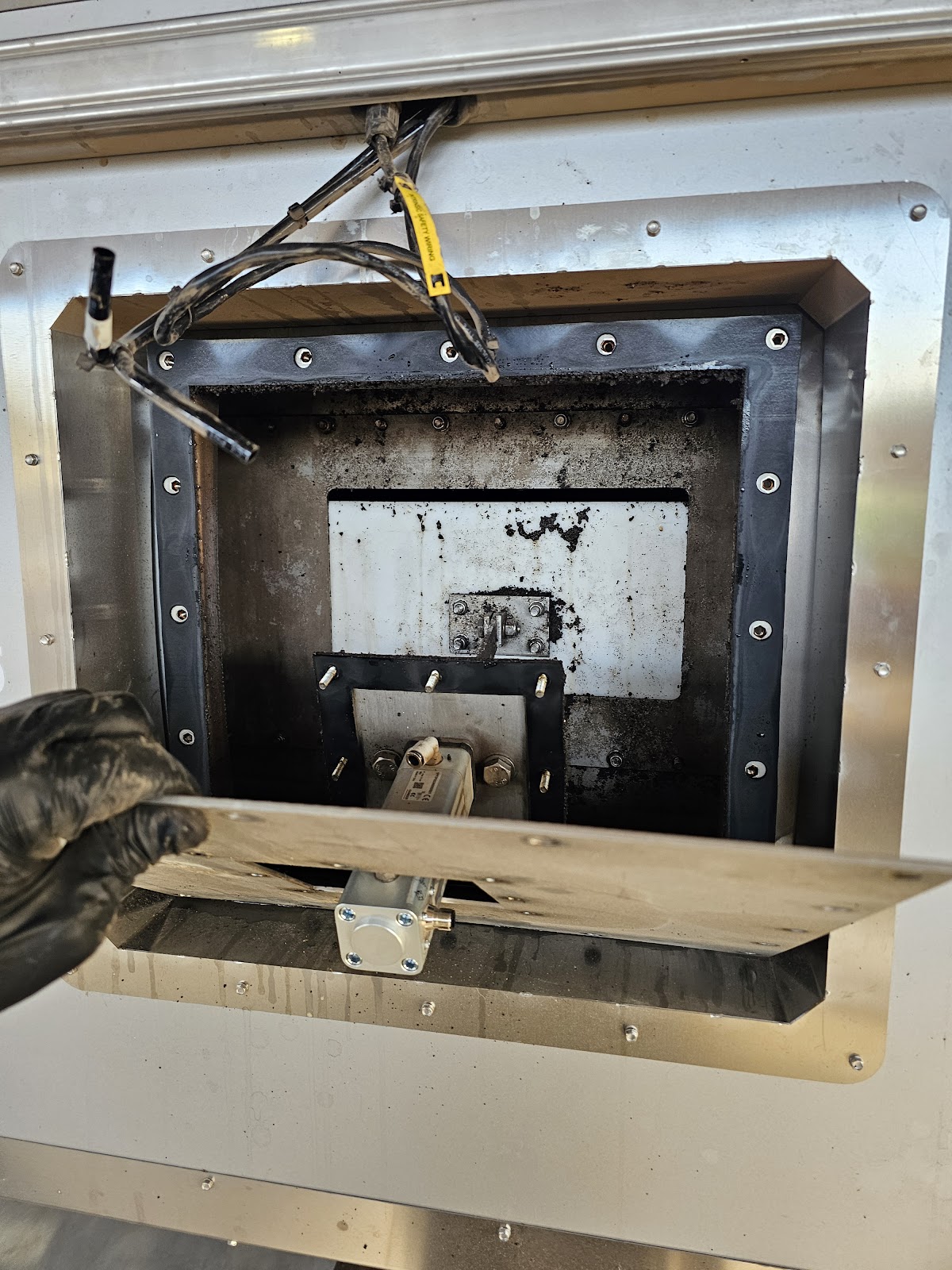

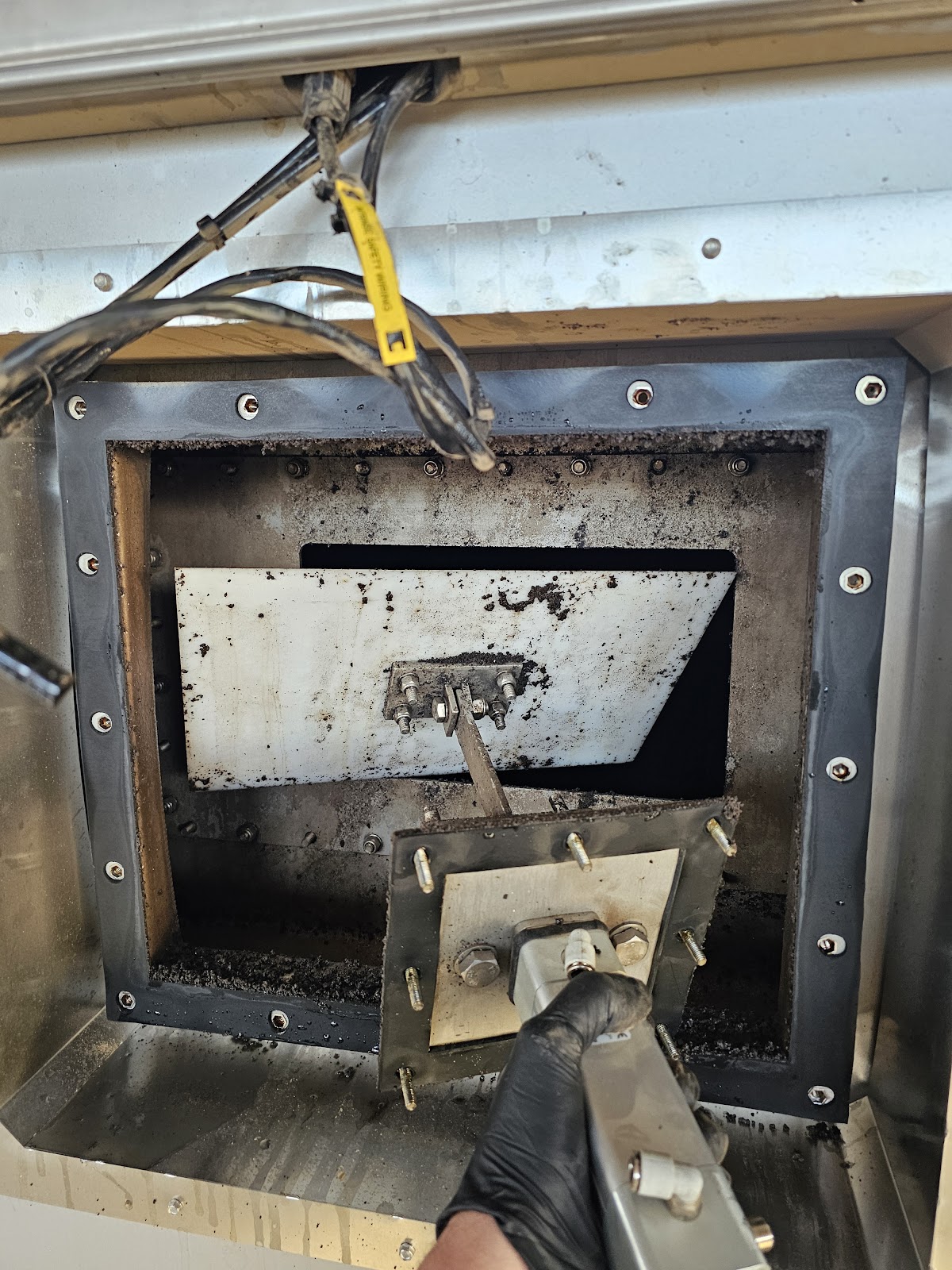

Rimuovere la piastra di montaggio del pistone Utilizzando una chiave a bussola da 10 mm, rimuovere gli (8) dadi interni e le rondelle che fissano la piastra dell'alloggiamento del pistone alla piastra del portello della valvola aria. Rimuovere la piastra del portello e metterla da parte. (vedi Figura 5) Non far cadere il gruppo pistone nel corpo dell'essiccatore. Rimuovere l'intero gruppo pistone. (vedi Figura 6)
warningNon far cadere il gruppo pistone nel corpo dell'essiccatore.
Figura 5
Figura 6
-
Aspirare il materiale in eccesso Utilizzare un aspirapolvere per rimuovere tutto il materiale bloccato nel condotto dell'aria. (vedi Figura 7)
Figura 7 -

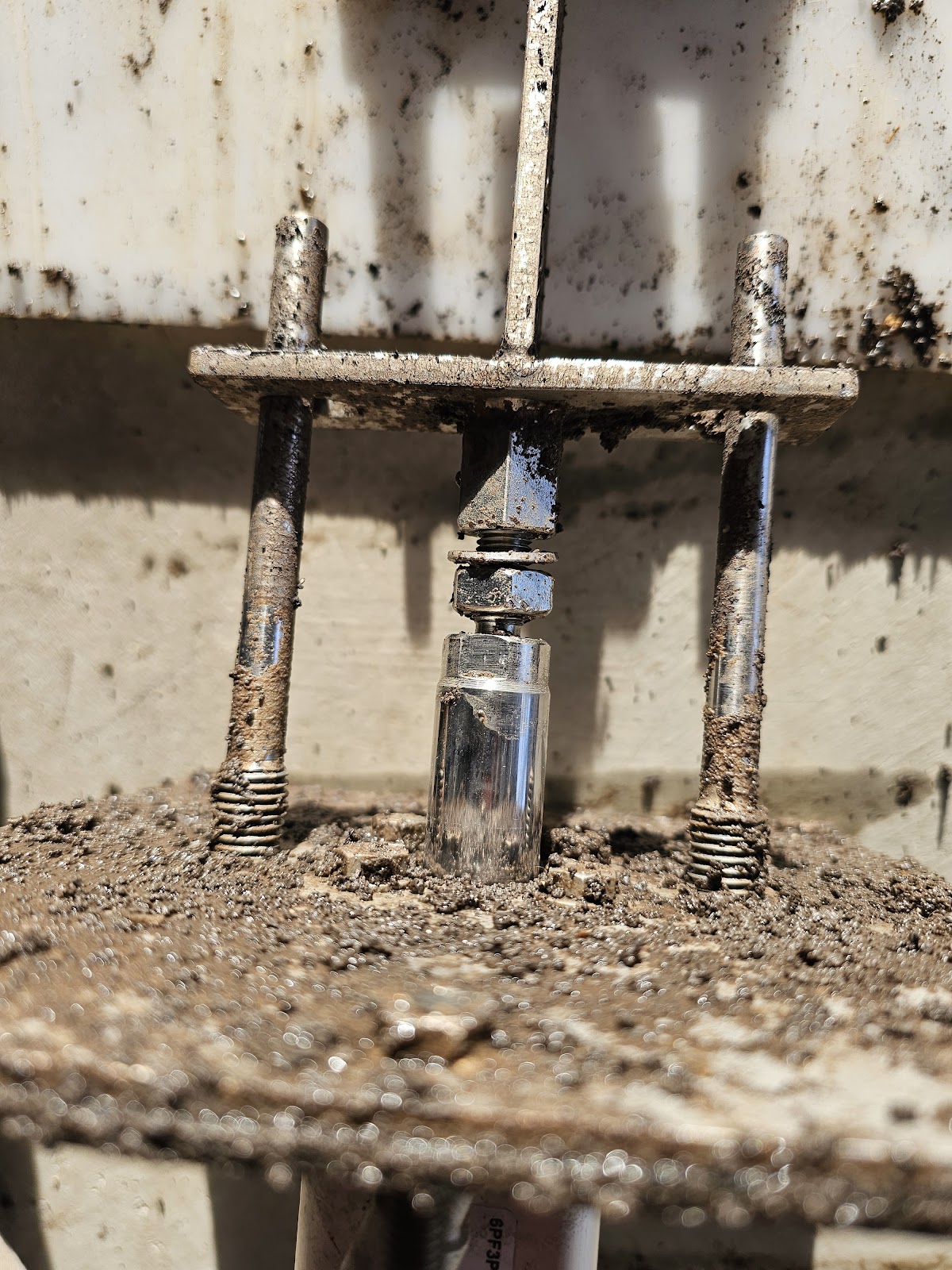

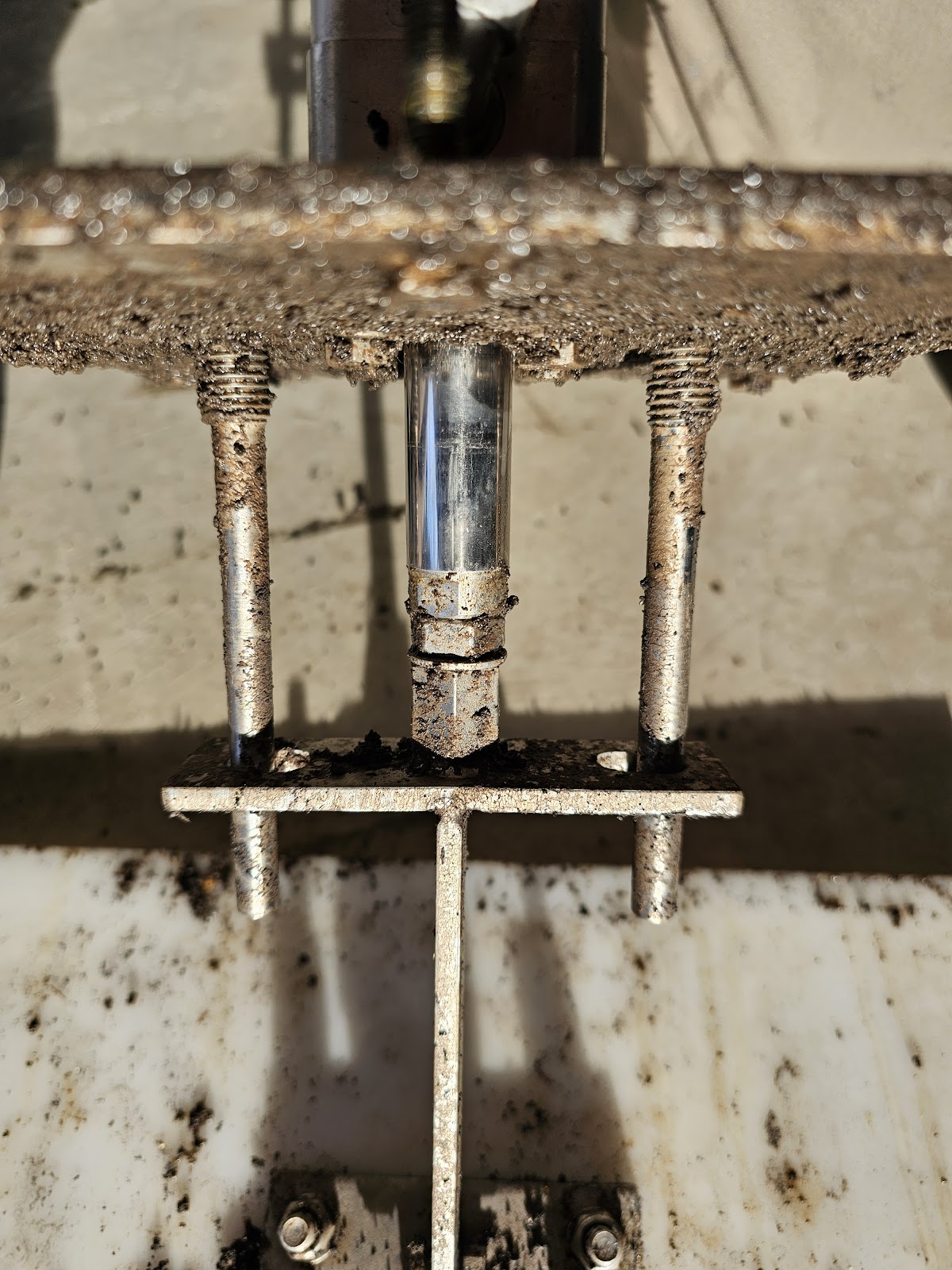

Rimuovere l'asta di azionamento del pistone Utilizzando una pinza e una chiave da 13 mm, svitare l'asta di azionamento del pistone dalla staffa della piastra in plastica. Assicurarsi di conservare il dado e la rondella per reinstallarli sulla nuova asta del pistone. (vedi Figura 8 e 9)
Figura 8
Figura 9

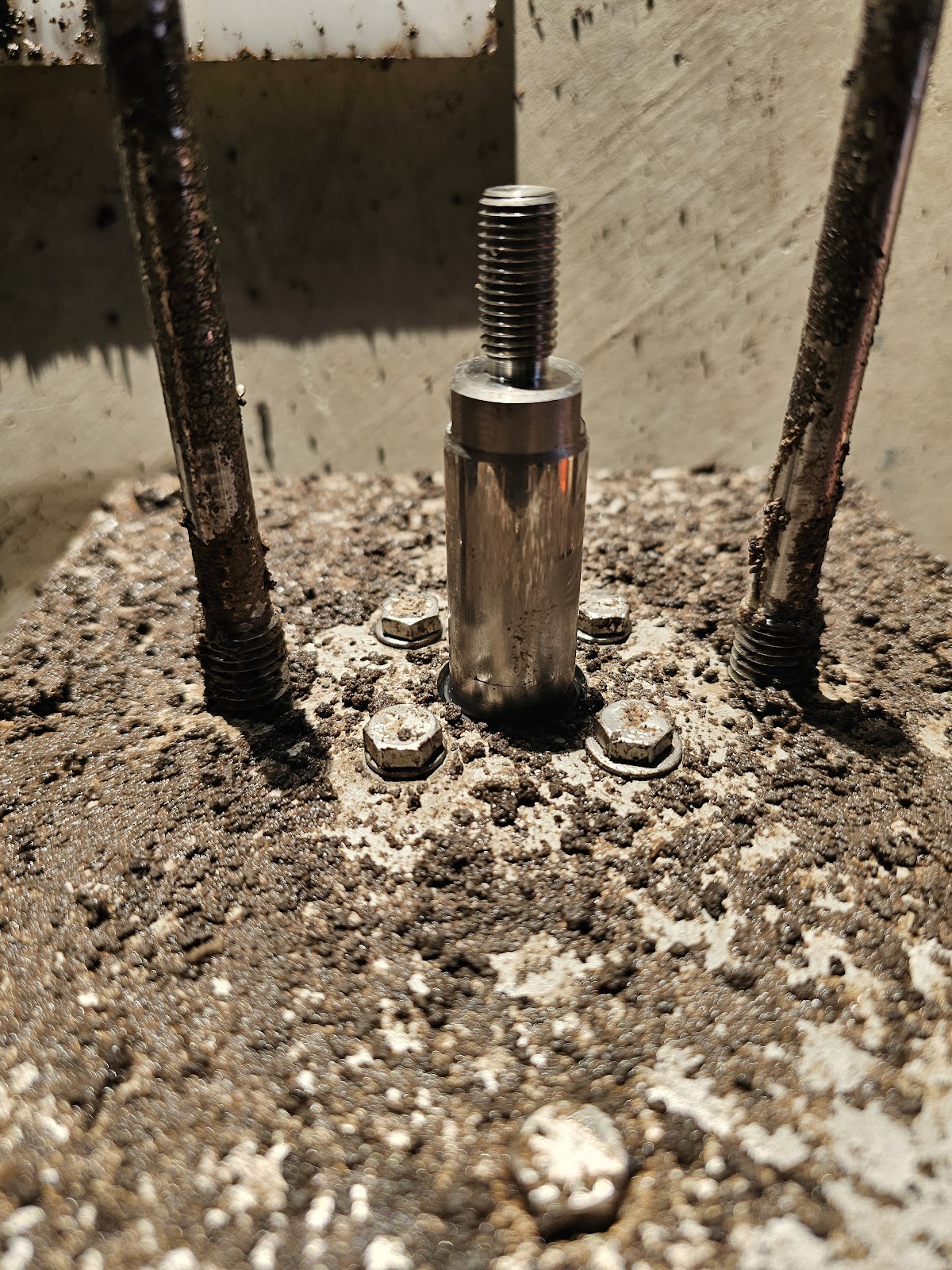

- Rimuovere il pistone Utilizzando una chiave da 13 mm, rimuovere i (4) bulloni che fissano il pistone alla piastra. (vedi Figura 10)
Figura 10

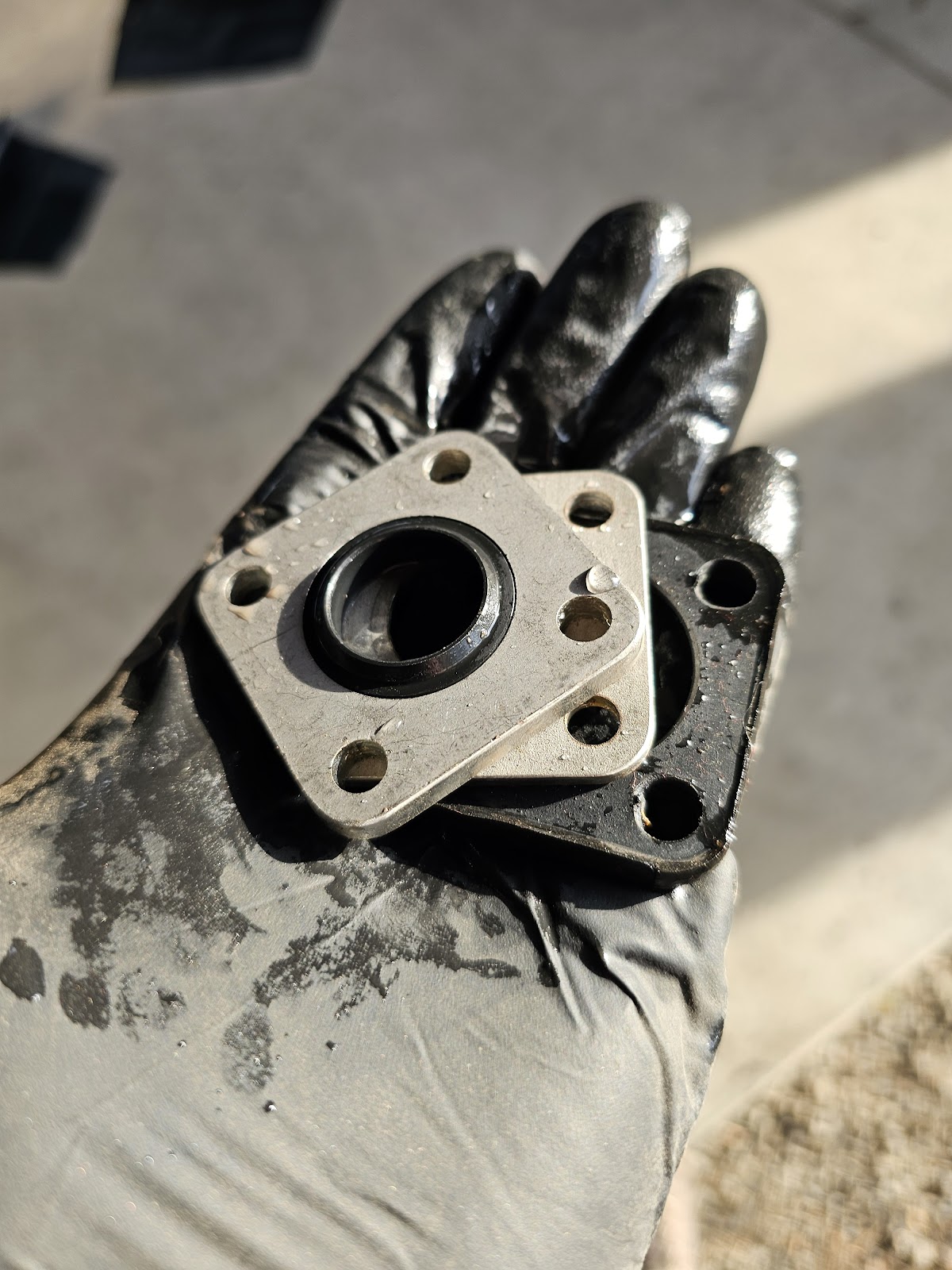

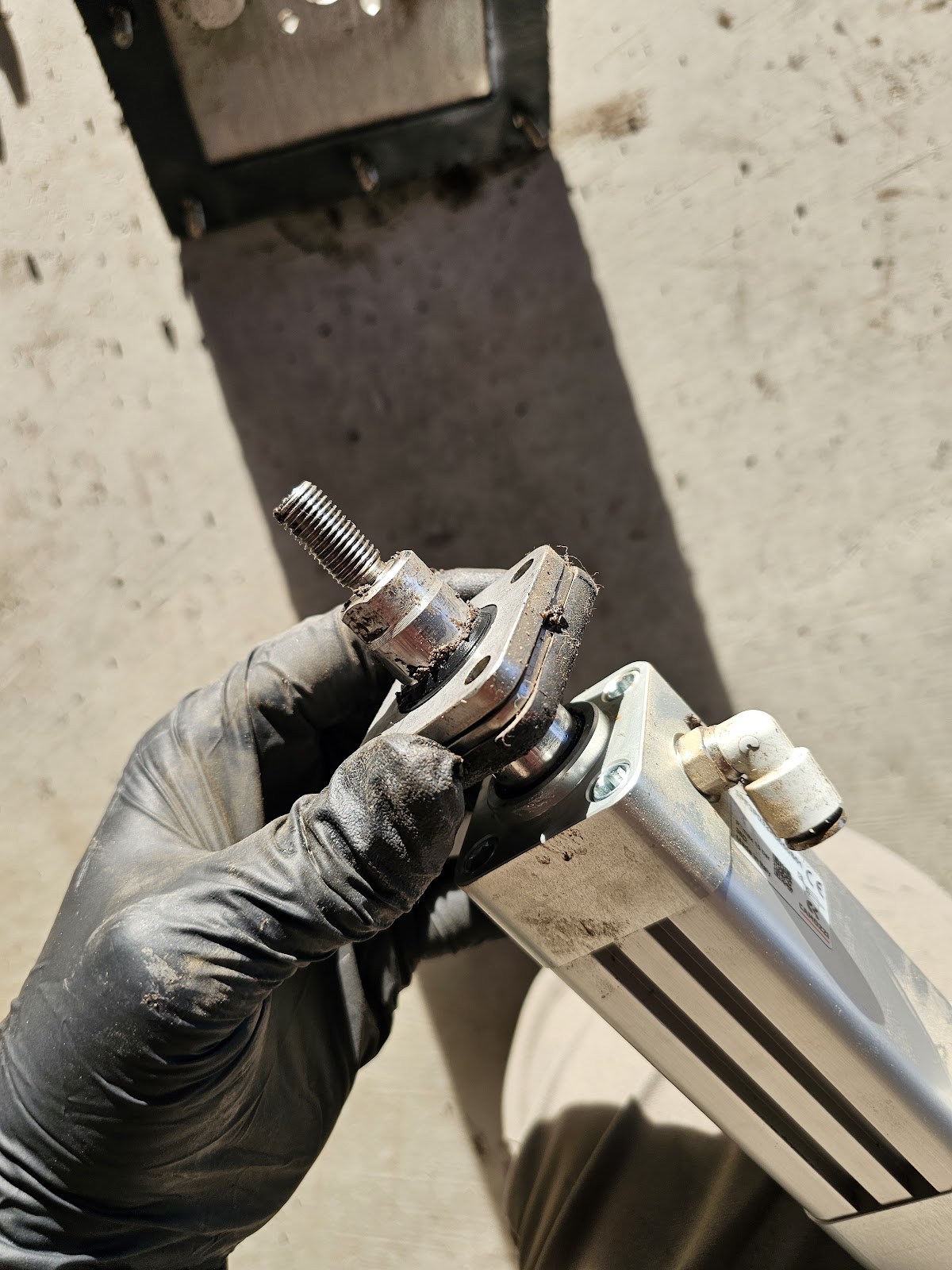

- Rimuovere piastre, guarnizione e tenuta Rimuovere piastre, guarnizione e tenuta dall'asta del pistone. Pulire accuratamente e verificare che non sia necessaria una nuova tenuta ad anello. (vedi Figura 11 e 12)
Figura 11
Figura 12
-
Preparare il nuovo pistone Rimuovere i raccordi pneumatici dal vecchio pistone e installarli sul nuovo pistone. Reinstallare le piastre, la guarnizione e la tenuta pulite sull'asta del pistone.
-
Installare il nuovo pistone sulla piastra di montaggio Riutilizzando i (4) bulloni, montare il nuovo pistone sulla piastra.
-
Collegare l'asta di azionamento del pistone Estendere l'asta di azionamento a mano. Rimontare il dado e la rondella sulla filettatura dell'asta. Applicare il frenafiletti blu sulla filettatura dell'asta del pistone. Utilizzando una pinza e una chiave da 13 mm, avvitare l'asta del pistone sull'asta della piastra in plastica.
Assicurarsi che entrambi i bulloni di fissaggio sulla piastra di montaggio del pistone siano nei fori della piastra dell'asta delle piastre in plastica. Questo impedisce all'asta della piastra in plastica di svitarsi e cadere nel BioDryer durante il funzionamento.
-
Montare la piastra di montaggio del pistone Utilizzando una chiave a bussola da 10 mm, fissare la piastra del portello della valvola aria alla piastra di montaggio del pistone con gli (8) dadi e rondelle.
-
Montare la piastra del portello della valvola aria Utilizzando una chiave a bussola da 10 mm, fissare la piastra del portello della valvola aria al corpo del BioDryer con i (16) bulloni e rondelle.
-
Collegare i tubi pneumatici e il cavo a connessione rapida
-
Ripristinare il sistema pneumatico Premere e ruotare la manopola rossa OFF/ON in senso antiorario da "EXH" a "SUP" per ripressurizzare le linee pneumatiche.
-
Rimuovere il LOTO Rialimentare il BioDryer portando l'interruttore principale sul quadro elettrico in posizione "ON". Ripristinare i componenti a 24V premendo il pulsante blu fino a quando la luce non si spegne.
-
Impostare il BioDryer in modalita Auto Utilizzando l'interruttore sul quadro elettrico, portarlo in posizione "AUTO".
Figure
Figura #1
Figura #2
Figura #3
Figura #4
Figura #5
Figura #6
Figura #7
Figura #8
Figura #9
Figura #10
Figura #11
Figura #12
