Sostituzione di un Motore Soffiante

Seguire questi passaggi per sostituire un motore soffiante dall'Airskid di un BioDryer.

Dispositivi di Protezione Individuale​

Tempistica​

• Tempo totale stimato: 3 ore-uomo

Procedura​

1. Avviare la procedura LOTO: Interrompere l'alimentazione del BioDryer portando l'interruttore principale sul quadro elettrico in posizione "OFF".

2. Confermare che il motore sia disalimentato: Con una bussola da 8 mm, rimuovere il coperchio della morsettiera. Utilizzando un multimetro, testare le 3 fasi nella morsettiera, assicurandosi che non sia presente corrente.

3. Scollegare i cavi dai morsetti: Dopo la conferma della disalimentazione, utilizzare una bussola da 6 mm e un cacciavite a croce per rimuovere le 3 fasi e la messa a terra dalla morsettiera.

4. Rimuovere il tubo flessibile: Una volta scollegati i cavi, utilizzare la pinza per rimuovere il tubo flessibile dalla morsettiera.

5. Rimuovere i collari di supporto: Utilizzando (2) chiavi da 19 mm, rimuovere entrambi i collari di supporto del tubo tra l'uscita aria del BioDryer e il soffiante di uscita.

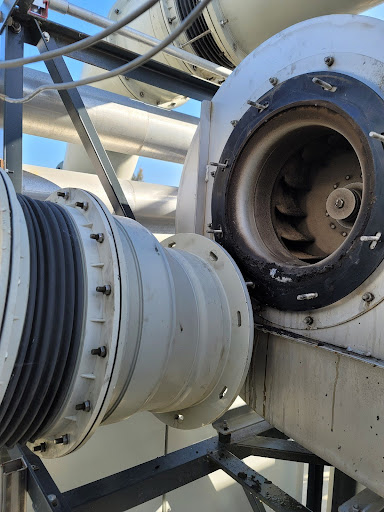

6. Rimuovere i dadi: Utilizzando una chiave da 13 mm, rimuovere gli (8) dadi e le rondelle che fissano la flangia del tubo dell'aria al corpo del soffiante. Tirare il tubo lontano dal corpo del soffiante fino a quando la flangia sia libera dai bulloni e lasciarlo appoggiare sotto. (vedi Figura 1)


   Figura 1

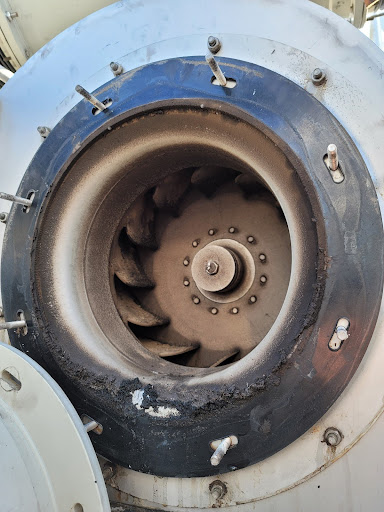

7. Rimuovere il bullone dell'albero: Utilizzando un avvitatore ad impulsi da 19 mm con prolunga, rimuovere il singolo bullone che fissa le pale interne all'albero del motore. Utilizzare un piede di porco per bloccare le pale e impedirne la rotazione durante la rimozione. (vedi Figura 2)


   Figura 2

8. Rimuovere la ferramenta dei piedini del motore: Utilizzando (2) chiavi da 17 mm, rimuovere i (4) bulloni, dadi e rondelle antisvitamento che fissano i piedini del motore alla struttura dell'alloggiamento del soffiante.

9. Rimuovere l'albero del motore: Utilizzare un estrattore per cuscinetti per estrarre l'albero dall'interno del corpo del soffiante. In alternativa, utilizzare un mazzuolo in acciaio e un pezzo di legno 5x5 per martellare l'albero fuori dal corpo del soffiante. Utilizzare una quantita generosa di WD40 per facilitare la rimozione se necessario.

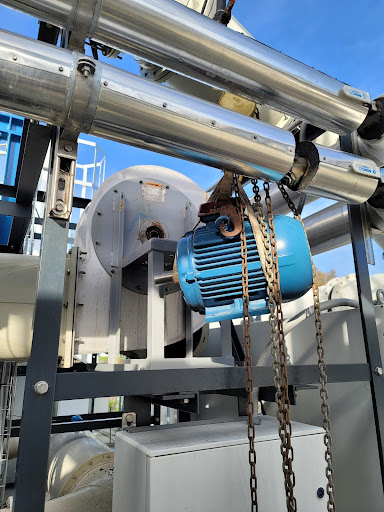

10. Rimuovere il motore: Fissare un profilato a C con morsetti a C perpendicolarmente alle travi in acciaio sopra il motore. Far passare una cinghia attraverso entrambi gli occhielli di ancoraggio sul motore. Montare un paranco a catena sul profilato e agganciarlo alla cinghia sul motore, quindi abbassare lentamente il motore a terra. (vedi Figura 3)


    Figura 3

11. Sollevare il nuovo motore sul supporto del soffiante: Utilizzando il paranco a catena, sollevare il nuovo motore in posizione sulla superficie di montaggio del motore.

12. Fissare l'albero del motore nella girante del soffiante: Applicare un leggero strato di grasso sull'albero. Allineare l'albero con la chiavetta alla sede della chiavetta sulla girante del soffiante. Utilizzando un mazzuolo in acciaio e un pezzo di legno, martellare la girante del soffiante sull'albero. Una volta che il bullone dell'albero puo essere avvitato, utilizzare un avvitatore ad impulsi da 19 mm per fissare saldamente l'albero in posizione.

13. Fissare i piedini del motore al supporto del soffiante: Utilizzando (2) chiavi da 17 mm, reinstallare i (4) gruppi di bulloni per fissare i piedini del motore al supporto del motore soffiante.

14. Ricollegare il tubo dell'aria al corpo del soffiante: Reinstallare il tubo dell'aria sui bulloni fissi del soffiante. Utilizzando una chiave da 13 mm, fissare i dadi e le rondelle. Utilizzando (2) chiavi da 19 mm, reinstallare i collari di supporto del tubo dell'aria.

15. Ricablare le fasi e la messa a terra alla morsettiera: Utilizzando una bussola da 6 mm e un cacciavite a croce, ricollegare le 3 fasi e il cavo di messa a terra alla morsettiera. Utilizzare la pinza per fissare saldamente il tubo flessibile alla morsettiera. Rimontare il coperchio della morsettiera sul motore utilizzando una bussola da 8 mm.

16. Rimuovere il LOTO: Rialimentare il BioDryer portando l'interruttore principale sul quadro elettrico in posizione "ON". Ripristinare i componenti a 24V premendo il pulsante blu fino a quando la luce non si spegne.

17. Testare il motore: Azionare manualmente il motore per assicurarsi che ruoti nella direzione corretta.

Figure​

Figura #1

Figura #2

Figura #3
