Pulizia di una Bocchetta Fanghi

Seguire questi passaggi per la pulizia sicura di una bocchetta fanghi del BioDryer.

Dispositivi di Protezione Individuale​

Tempistica​

• Tempo totale stimato: 1 ora-uomo

Procedura​

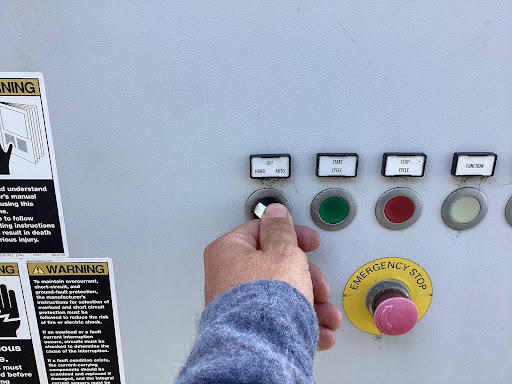

1. Impostare il BioDryer in modalita "HAND": Utilizzando l'interruttore sul quadro elettrico, impostarlo in posizione "HAND". (vedi Figura 1)


   Figura 1

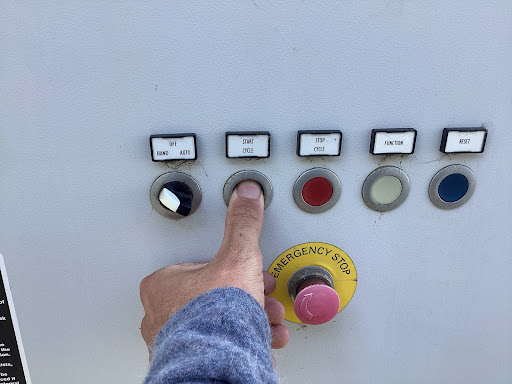

2. Ruotare il BioDryer in posizione: Tenere premuto il pulsante verde "START CYCLE" per ruotare il BioDryer fino a quando la bocchetta fanghi si trova nel raggio d'azione. (vedi Figura 2)


   Figura 2

3. Avviare la procedura LOTO: Interrompere l'alimentazione del BioDryer portando l'interruttore principale sul quadro elettrico in posizione "OFF".

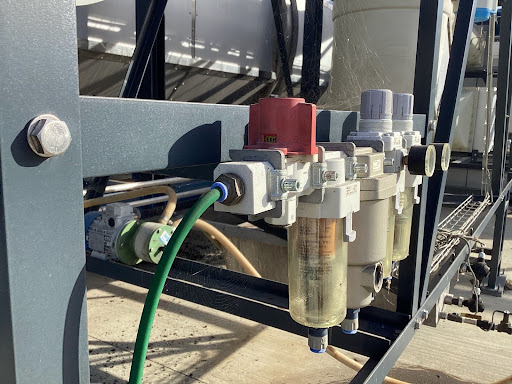

4. Scaricare il sistema pneumatico: Individuare la manopola pneumatica OFF/ON sulla struttura aria del BioDryer. Premere e ruotare in senso orario da "SUP" a "EXH" per rilasciare la pressione. (vedi Figura 3)


   Figura 3

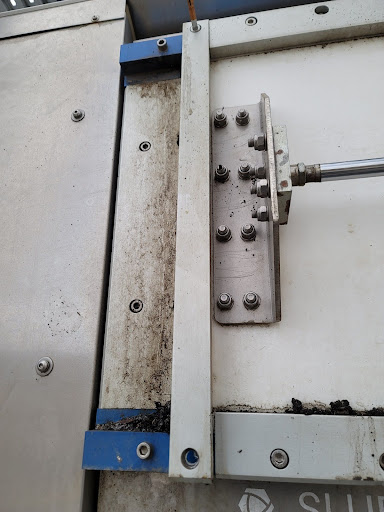

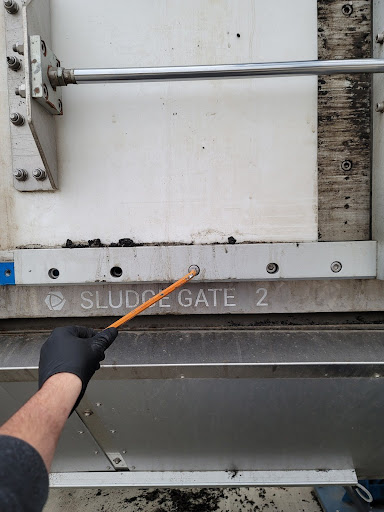

5. Rimuovere il telaio: Utilizzando una chiave esagonale da 8 mm, rimuovere i (7) bulloni dal telaio della bocchetta. (vedi Figure 4 e 5)

Figura 4

Figura 5

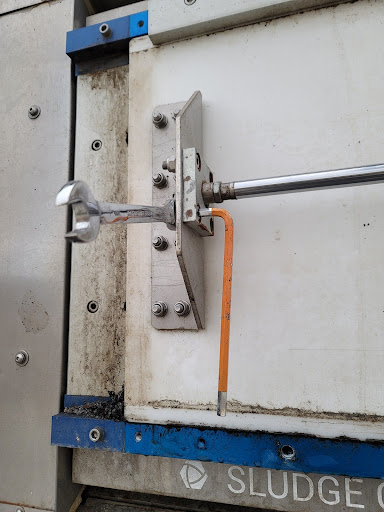

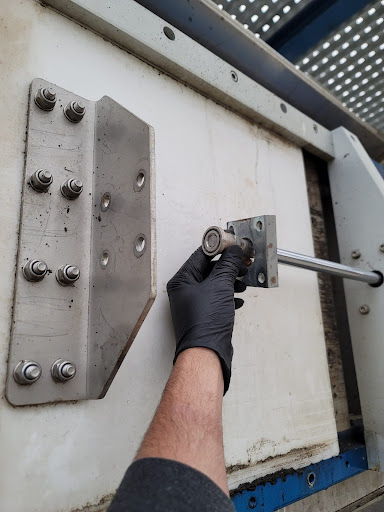

6. Rimuovere l'asta del pistone: Utilizzare una chiave esagonale da 8 mm e una chiave da 17 mm per staccare il pistone dalla piastra di montaggio. Rimuovere l'o-ring e metterlo da parte. (vedi Figure 6, 7 e 8)

Figura 6

Figura 7

Figura 8

7. Rimuovere la bocchetta fanghi:

   Attenzione

   FARE ATTENZIONE! LA BOCCHETTA E PESANTE

   Inclinare la parte inferiore della bocchetta fanghi verso di se per rimuoverla dal canale.

8. Pulire i canali: Utilizzare uno straccio per pulire accuratamente i canali superiore e inferiore da tutto il materiale.

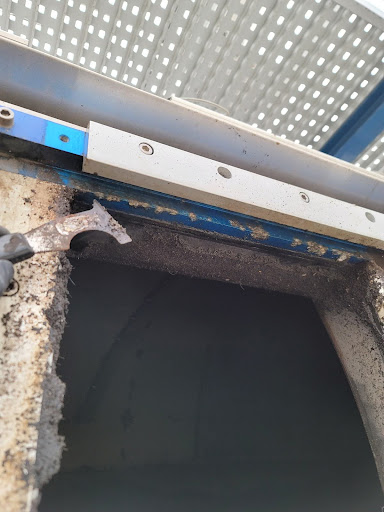

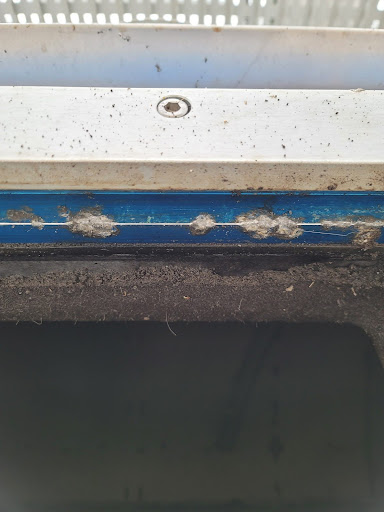

9. Raschiare le aree corrose in rilievo: Utilizzare uno scalpello o un raschietto per rimuovere la corrosione. Una volta pulito, ci si aspetta di vedere vaiolature profonde sulla superficie dell'alluminio. (vedi Figure 9 e 10)

Figura 9

Figura 10

10. Applicare il lubrificante: Applicare una quantita generosa di lubrificante secco PTFE sui canali superiore e inferiore.

11. Reinstallare la bocchetta fanghi: Riattaccare la bocchetta fanghi all'asta del pistone utilizzando una chiave esagonale da 8 mm e una chiave da 17 mm. Assicurarsi dell'orientamento corretto e sostituire l'o-ring.

12. Reinstallare il telaio: Reinstallare i pezzi orizzontale inferiore e verticali del telaio utilizzando una chiave esagonale da 8 mm. Assicurarsi che i bulloni siano posizionati correttamente; i fori con incasso piu profondo indicano le posizioni per i bulloni piu lunghi.

13. Riposizionare la bocchetta: Far scorrere manualmente la bocchetta in posizione chiusa.

14. Ripristinare il sistema pneumatico: Premere e ruotare la manopola rossa OFF/ON in senso antiorario da "EXH" a "SUP" per ripressurizzare le linee pneumatiche.

15. Rimuovere il LOTO: Rialimentare il BioDryer portando l'interruttore principale sul quadro elettrico in posizione "ON". Ripristinare i componenti a 24V premendo il pulsante blu fino a quando la luce non si spegne.

16. Impostare il BioDryer in modalita Auto: Utilizzando l'interruttore sul quadro elettrico, impostarlo in posizione "AUTO".
