Rimozione Ostruzione Condensa

Seguire questi passaggi per rimuovere un'ostruzione di condensa.

Dispositivi di Protezione Individuale​

Tempistica​

• Tempo totale stimato: 0,5 ore-uomo

Procedura​

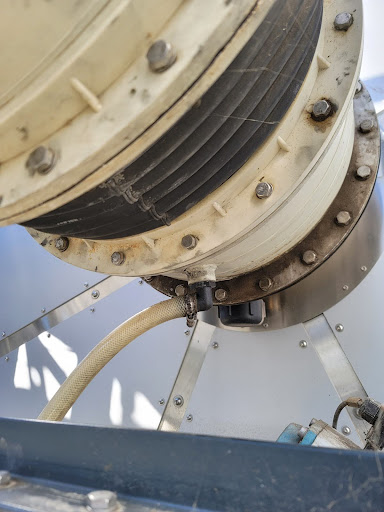

1. Raccordo a gomito 90 gradi con portagomma del giunto rotante: Utilizzando un cacciavite a taglio, rimuovere la fascetta stringitubo che fissa il tubo di scarico al raccordo a gomito 90 gradi filettato con portagomma sul giunto rotante. (vedi Figura 1)


   Figura 1

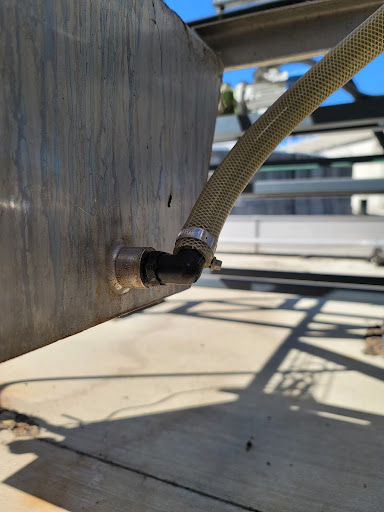

2. Rimuovere l'ostruzione: Controllare la presenza di detriti che ostruiscono il raccordo del tubo. Inserire il cacciavite a taglio nel foro del giunto rotante per rimuovere i detriti. Se non sono presenti detriti, passare al passaggio 3. (vedi Figura 2)


   Figura 2

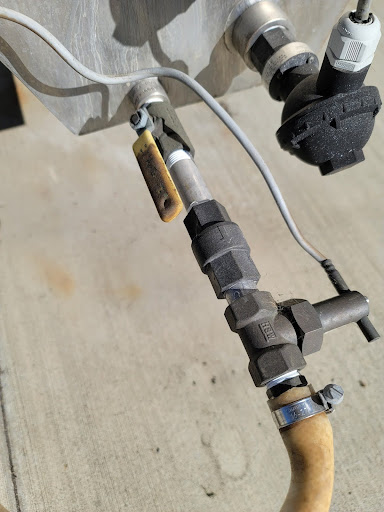

3. Raccordo a gomito 90 gradi con portagomma del serbatoio di condensazione: Utilizzando un cacciavite a taglio, rimuovere la fascetta stringitubo che fissa il tubo di scarico al raccordo a gomito 90 gradi filettato con portagomma sul serbatoio di condensazione. (vedi Figura 3)

4. Rimuovere l'ostruzione: Controllare la presenza di detriti che ostruiscono il raccordo del tubo. Quindi inserire il cacciavite a taglio nel foro del serbatoio di condensazione per rimuovere i detriti.

Possibili problemi: Passaggio aggiuntivo (Clicca per espandere/comprimere)

Nel caso in cui la pompa di scarico della condensa funzioni continuamente e sia presente l'avviso di livello alto del serbatoio:

Chiudere la valvola a sfera. Rimuovere la fascetta stringitubo sulla parte anteriore del serbatoio di scarico e rimuovere la tubazione. Riaprire la valvola a sfera. Questo dovrebbe eliminare l'ostruzione; lasciare aperto fino al completamento dello svuotamento.

Figura 3

Figure​

Figura #1

Figura #2

Figura #3
