Sostituzione di un Sensore di Prossimita della Bocchetta Fanghi

Seguire questi passaggi per sostituire un sensore di prossimita della bocchetta fanghi.

Dispositivi di Protezione Individuale:​

Tempistica​

• Tempo totale stimato: 1 ora-uomo

Procedura​

1. Avviare la procedura LOTO: Interrompere l'alimentazione del BioDryer portando l'interruttore principale sul quadro elettrico in posizione "OFF".

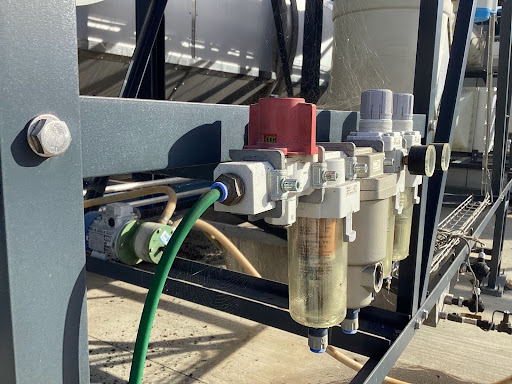

2. Scaricare il sistema pneumatico: Individuare la manopola pneumatica OFF/ON sulla struttura aria del BioDryer. Premere e ruotare la manopola in senso orario da "SUP" a "EXH" per rilasciare la pressione nelle linee pneumatiche. (vedi Figura 1)

3. Aprire manualmente la bocchetta fanghi: Aprire manualmente la bocchetta spingendola verso l'alloggiamento del pistone, assicurandosi che sia completamente aperta.

4. Rimuovere il sensore di prossimita: Tagliare le fascette sui tubi pneumatici. Seguire il cavo attraverso i canalini portacavi e rimuovere il coperchio della cassetta elettrica per accedere al canale del pod Plexus. Allentare le viti di fissaggio e rimuovere il sensore. (vedi Figura 2)

5. Installare il nuovo sensore di prossimita: Installare il sensore Camozzi CSH-233, fissare il cavo, farlo passare attraverso i canalini portacavi e collegarlo alla cassetta elettrica. Tagliare, spelare e crimpare i fili secondo necessita. Fissare il coperchio della cassetta elettrica.

6. Rimuovere il LOTO: Portare l'interruttore principale sul quadro elettrico in posizione "ON" e ripristinare i componenti a 24V.

7. Ripristinare il sistema pneumatico: Pressurizzare le linee pneumatiche ruotando la manopola rossa OFF/ON in senso antiorario da "EXH" a "SUP".

8. Trovare la posizione corretta: Regolare la posizione del sensore fino a quando la luce ambra di feedback si illumina, quindi fissare il sensore.

Figure​

Figura #1

Figura #2
